Роликовая цепь с прямым контуром C160-1

Цепь C160-1

Основные характеристики
Шаг цепи P:
50,80мм
Внутренняя ширина b1:
31,55мм
Диаметр ролика d1:
28,58мм
Диаметр валика d2:
14,27мм
Длина валика L max:
64,80мм
Высота пластины h/H:
47,80мм
Толщина пластины t/T:
6,40мм
Разрушающая нагрузка Q min:
226,80кН
Масса погонного метра:
11,50кг/м

Стоимость цепи C160-1

Цена по запросу
Минимальная партия
1 упаковка / 5 метров
Спасибо за заявку!Наш менеджер свяжется с Вами в ближайшее время!
Запросить цену

Расшифровка маркировки цепи C160-1

  1. Первая литера "С" в маркировке C160-1 указывает на то, что цепь применяется в конвейерных системах.
  2. Первая пара цифр 16 обозначает шаг цепи в 1/8 дюйма. Для перевода в метрическую систему эту цифру нужно умножить на 1/8 дюйма. Дюйм равен 25,4 мм. Получаем 16*1/8*25,4 = 50,8 мм, и так шаг цепи C160-1 равен 50,8 мм.
  3. Вторая цифра обозначает тип цепи: 0 - роликовая цепь.
  4. Последняя цифра в маркировке обозначает количество рядов: 1 - однорядная.

Обозначение соединительного звена (замка) СL C160-1.

Буквы CL - аббревиатура от слова Connecting Link (англ.), что переводиться как соединительное звено.
Соответственно CL C160-1 - соединительное звено к цепи C160-1.

Обозначение переходного звена OL C160-1.

Буквы OL - аббревиатура от слова Offset Link (англ.), дословный перевод "смещенное звено".
Соответственно ОL C160-1 - переходное звено к цепи C160-1.

Маркировка цепи:
C160-1
Стандарт:
ANSI
Группа:
промышленная
Назначение:
конвейерная
Конструкция:
роликовая
Рядность:
однорядная
Тип:
специальная
Особенности (специальные):
с прямыми пластинами
Шаг цепи:
50.800
Внутренняя ширина звена:
31.550
Диаметр ролика:
28.580

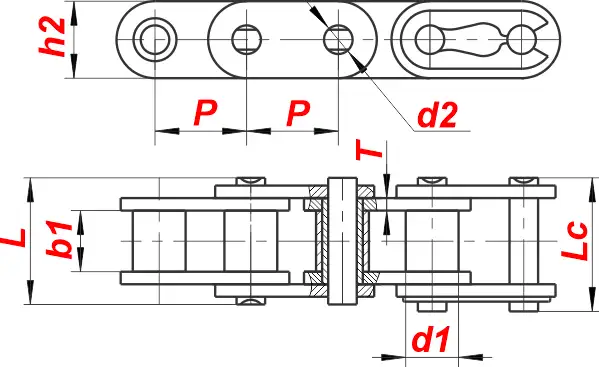

Шаг цепи P:
50,80мм
Внутренняя ширина b1:
31,55мм
Диаметр ролика d1:
28,58мм
Диаметр валика d2:
14,27мм
Длина валика L max:
64,80мм
Длина валика соед.звена Lc:
69,60мм
Высота пластины h/H:
47,80мм
Толщина пластины t/T:
6,40мм
Средняя прочность на растяжение Qo:
278,90кН
Масса погонного метра:
11,50кг/м
