Цепь нержавеющая 12BSS с прикреплением SA1

Цепь 12BSS SA1

Основные характеристики
Шаг цепи P:
19,05мм
Внутренняя ширина b1:
11,68мм
Диаметр ролика* d1:
12,07мм
Диаметр валика d2:
5,72мм
Длина валика L max:
22,50мм
Высота пластины h/H:
16,00мм
Толщина пластины t/T:
1,80мм
Разрушающая нагрузка Q min:
18,50кН
Масса погонного метра:
1,15кг/м

Стоимость цепи 12BSS SA1

Цена по запросу
Минимальная партия
1 упаковка / 5 метров
Спасибо за заявку!Наш менеджер свяжется с Вами в ближайшее время!
Запросить цену

Аналог цепи 12BSS SA1

Фото - Цепь нержавеющая 12BSS с прикреплением WSA1
Цепь нержавеющая 12BSS с прикреплением WSA1
Стандарт:
ISO
Шаг:
19,05мм
Внутренняя ширина:
11,68мм
Диаметр ролика:
12,07мм

Расшифровка маркировки цепи 12BSS SA1

  1. Первые 2 цифры 12BSS-1 SA1 это размер шага в 1/16 дюйма. Для перевода в метрическую систему эту цифру (или пару цифр) нужно умножить на 1/16 дюйма. Дюйм равен 25,4 мм. Получаем 12*1/16*25,4 = 19,05 мм, и так шаг цепи 12BSS-1 SA1 равен 19,05 мм.
  2. Буква B – British Standart (BS), те цепь произведена в соответствии с британским стандартом.
  3. Буквы SS обозначают, что цепь выполнена из нержавеющей стали.
  4. Последняя цифра 12BSS-1 SA1 обозначает количество рядов. 1 - однорядная.
  5. SA1 - тип прикрепления.
Маркировка цепи:
12BSS SA1
Стандарт:
ISO
Группа:
промышленная
Назначение:
приводная
Конструкция:
роликовая
Рядность:
однорядная
Тип:
специальная
Материал/Покрытие:
нержавеющая
Особенности (специальные):
с прикреплением
Шаг цепи:
19.050
Внутренняя ширина звена:
11.680
Диаметр ролика:
12.070
Типы прикреплений:
SA1

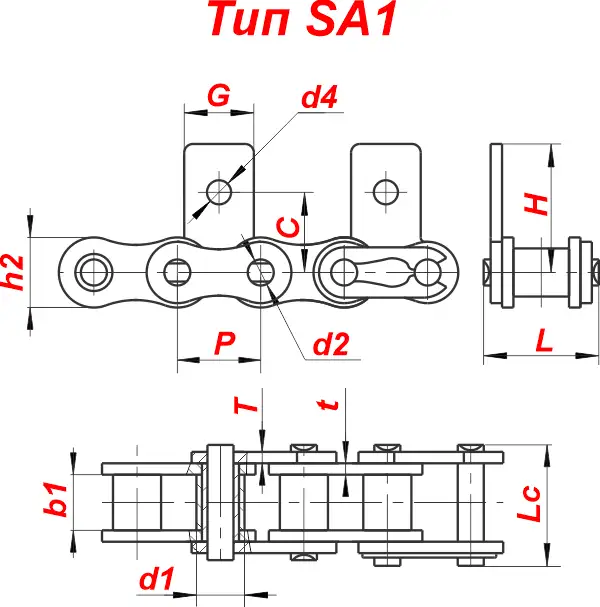

Шаг цепи P:
19,05мм
Внутренняя ширина b1:
11,68мм
Диаметр ролика* d1:
12,07мм
Диаметр валика d2:
5,72мм
Длина валика L max:
22,50мм
Длина валика соед.звена Lc:
24,20мм
Высота пластины h/H:
16,00мм
Толщина пластины t/T:
1,80мм
Масса погонного метра:
1,15кг/м
Ширина крепления, G:
16,00мм
Диаметр крепёжного отверстия, d4:
6,40мм
Высота крепления от центра валика, Fs:
28,60мм
Расстояние от центра валика до отверстия, C:
21,45мм
