Роликовые цепи по ГОСТ 13568-97
Роликовые цепи по ГОСТ 13568-97 производятся на территории РФ с 1 июля 2000 г. Основой для представленного ГОСТ выступает ИСО 606-94.

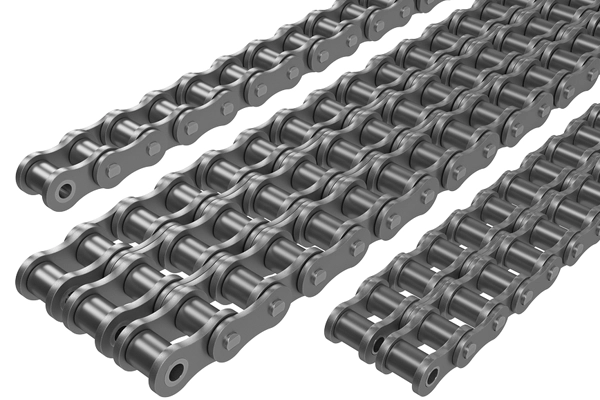

ГОСТ 13568-97 включает в себя перечень требований к различным характеристикам роликовых и втулочных цепей. Типоразмеры приводных цепей по ГОСТ:
- однорядные роликовые цепи
- двухрядные роликовые цепи
- трехрядные роликовые цепи
- четырехрядные роликовые цепи
- роликовые цепи с изогнутыми пластинами
- однорядные втулочные цепи
- двухрядные втулочные цепи

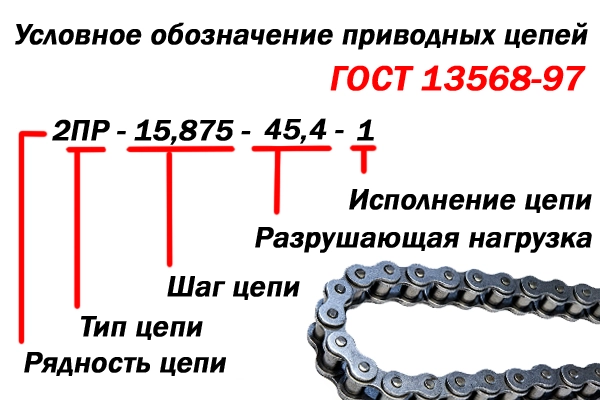

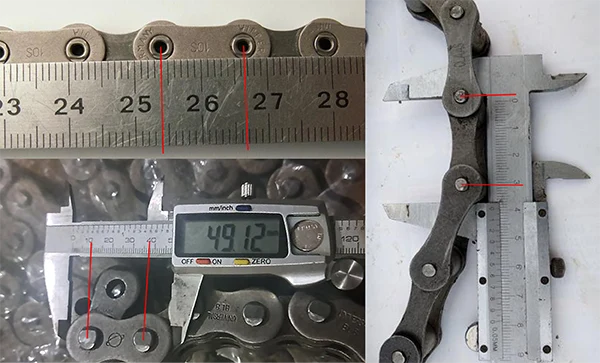

В ГОСТ 13568-97 входит и последовательность маркировки. Тип цепи обозначен аббревиатурой. Так, когда речь идёт о роликовых цепях используют аббревиатуру ПР (в случае с изогнутыми пластинами используется аббревиатура ПРИ) и втулочные - ПВ. После буквенной аббревиатуры указана рядность, если её нет, значит перед вами однорядная цепь. ПР - однорядная роликовая, 2ПР – роликовая с двумя рядами. Завершается маркировка указанием на шаг в миллиметрах и минимальную разрушающую нагрузку. В отношении зауженных роликовых цепей применяется индекс 1.
Цепи тяговые пластинчатые по ГОСТ 588-81
ГОСТ 588-81 относится к тяговым пластинчатым втулочным, роликовым и катковым цепям, использующимся в работе машин, предназначенных для подъёма и транспортировки, а также некоторых других механизмов. Стандарт в полном объёме отвечает СТ СЭВ 1011-78. В стандарте приняты во внимание требования международных стандартов ИСО 1977-1 и ИСО 1977-3.
Типы, исполнения, основные параметры и размеры цепей
Стандарт устанавливает следующие типы тяговых пластинчатых цепей:
- втулочные;
- роликовые;
- катковые с гладкими катками с подшипниками скольжения;
- катковые с ребордами на катках с подшипниками скольжения.
Конструкция цепи:
- неразборная цепь со сплошными валиками (индекс М);
- разборная цепь со сплошными валиками (индекс М);
- неразборная цепь с полыми валиками (индекс МС).
Чтобы провести соединение отрезков неразборной цепи используются соединительные звенья, имеющие вид наружных звеньев с одной съёмной пластиной. В звеньях разборных цепей возможна реализация неразборного соединения валиков с одной пластиной (такой может стать расклепка). Кроме того, важно соответствие ключевых параметров и размеров цепей их чертежам.
Цепи длиннозвенные транспортёрные ГОСТ 4267-78
ГОСТ 4267-78 применяется в отношении роликовых длиннозвенных цепей для транспортёров и элеваторов. Такие цепи составлены из особых звеньев с лапками, необходимыми для крепления рабочих органов или из тех же звеньев, чередование которых происходит в указанной последовательности со звеньями приводных роликовых длиннозвенных цепей по ГОСТ 13568.
Типы и основные размеры
Типы цепей со специальными звеньями:
- 1 — с двумя лапками, лежащими в плоскости, параллельной осям шарниров звена (1, 2 и 3 исполнения);
- 2 — с двумя лапками, лежащими в плоскости, перпендикулярной осям шарниров звена (1 и 2 исполнения);
- 3 — с одной лапкой, лежащей в плоскости, параллельной осям шарниров звена;
- 4 — с одной фигурной лапкой, лежащей в плоскости, параллельной осям шарниров звена (1 и 2 исполнения).
Важно соответствие ключевых параметров и размеров цепей их чертежам.
Цепи приводные роликовые повышенной точности и прочности (нефтяные) ГОСТ 21834-87
ГОСТ 21834-87 относится к приводным роликовым цепям, имеющим повышенную прочность и точность, и использующимся в отношении приводов буровых установок и скоростных нагруженных передач других машин и механизмов.
Основные параметры и размеры
Типы цепей:
НП — нормального;
ТП — тяжелого.
Ключевые характеристики представленных цепей должны отвечать соответствующим чертежам и таблицам.
Обозначение, примеры:
Цепи приводной роликовой повышенной прочности и точности двухрядной нормального типа с шагом 50,8 мм, длиной 108 шагов:
- Цепь 2НП-50,8 -1 0 8 ГОСТ 21834-87
Цепь 2НП-50,8 -1 0 8 ГОСТ 21834-87 Внутреннего звена трехрядной цепи нормального типа с шагом 44,45 мм:
- Звено В-ЗНП-44,45 ГОСТ 21834-87
Звено В-ЗНП-44,45 ГОСТ 21834-87 Соединительного звена трехрядной цепи нормального типа с шагом 50,80 мм:
- Звено С-ЗНП-50,80 ГОСТ 21834-87
Звено С-ЗНП-50,80 ГОСТ 21834-87 Переходного звена однорядной цепи нормального типа с шагом 50,80 мм:
- Звено П-1НП-50.80 ГОСТ 21834-87
Звено П-1НП-50.80 ГОСТ 21834-87 Двойного переходного звена трехрядной цепи тяжелого типа с шагом 44,45 мм: Звено П2-ЗТ11-44,45 ГОСТ 21834-87
- Звено П2-ЗТ11-44,45 ГОСТ 21834-87
Шплинта для цепи любой рядности с шагом 50,80 мм: Шплинт Ш-50,80 ГОСТ 21834-87
- Шплинт Ш-50,80 ГОСТ 21834-87
Цепь вариатора ГОСТ 10819-75
Цепи вариаторные пластинчатые по ГОСТ 10819-75 применяются с целью обеспечения бесступенчатого изменения скорости вращения ведомого вала, вместе с тем сохраняя установленный крутящий момент. Такие цепи ставят на "вариатор-редукторы" или "мотор-вариатор-редукторы".
Грамотный подбор вариаторной цепи подразумевает учёт следующих значений:
- Типоразмер вариатора – ВЦ3А, ВЦ3Б
- Диапазон регулирования - 4,5 мм
- Шаг цепи – 29 мм
- Размеры пластин цепи (длина и высота) – L=44мм, h=9,3мм
- Число звеньев – n=34
Цепи тяговые разборные ГОСТ 589-85
ГОСТ 589-85 применяется в отношении тяговых разборных цепей, способствующих работе конвейеров и иных машин, осуществляющих подъём и транспортировку. ГОСТ 589-85 отвечает СТ СЭВ 535—77 в части типов, основных параметров и размеров.
Типы, основные параметры и размеры
Существует два типа тяговых разборных цепей:
- Р1 — с вращающимися валиками;
- Р2 — с фиксированными валиками.
Важно соответствие ключевых параметров и размеров цепей их чертежам. Пример условного обозначения цепи типа Р 1 с шагом звена 80 мм и разрушающей нагрузкой 106 кН:
- Цепь Р1-80-10 6 ГОСТ 5X9-85
- Цепь P2—S0—106 ГОСТ589-85
Цепи тяговые вильчатые ГОСТ 12996-90
ГОСТ 12996-90 применяется в отношении тяговых вильчатых цепей, использующихся для работы в роли тяговых органов скребковых конвейеров с погружёнными скребками, питателей и иных механизмах, выполняющих транспортировку и подъём, включая и допускающих работу в режиме реверсирования.
Типы, основные параметры и размеры
Существует два типа тяговых вильчатых цепей:
- Р1 — разборная, с фиксацией пальца проволочным шплинтом;
- Р2 — разборная, с фиксацией пальца сжимной стопорной шайбой;
- РЗ — легкоразборная, с фиксацией пальца штифтом-шпонкой.
Важно соответствие ключевых параметров и размеров цепей их чертежам.Пример условного обозначения тяговой вильчатой цепи типа Р1 с шагом 100 мм:
Тип Р2 с шагом 125 мм:
Тип РЗ, с шагом 160 мм:
Цепи грузовые пластинчатые ГОСТ 191-82
ГОСТ 191-82 используется в отношении грузовых пластинчатых цепей, применяемых в цепных передачах возвратно-поступательного движения.
Типы, основные размеры и параметры
Существует шесть типов грузовых пластинчатых цепей:
- 1 — цепь грузовая пластинчатая с соединительным валиком на одном конце отрезка цепи;
- 2 — цепь грузовая пластинчатая с соединительным валиком на одном конце отрезка цепи и удлиненными валиками;
- 3 — цепь грузовая пластинчатая с соединительным валиком на одном конце, концевыми пластинами и концевым валиком на другом конце отрезка цепи;
- 4 — цепь грузовая пластинчатая с соединительным валиком на одном конце, концевыми пластинами и концевым валиком на другом конце отрезка цепи и удлиненными валиками;
- 5 — цепь грузовая пластинчатая с концевыми пластинами и концевым валиком на одном конце отрезка цепи;
- 6 — цепь грузовая пластинчатая с концевыми пластинами и концевым валиком на обоих концах отрезка цепи.
Важно соответствие ключевых параметров и размеров цепей их чертежам. В обозначение цепи входят: буквенное обозначение — G, значение разрушающей нагрузки, тип и шаг цепи.
Пример
Цепь грузовая пластинчатая с разрушающей нагрузкой 160,00 кН, типа 1, с шагом 50 мм: Цепь G160—1—50 ГОСТ 191-82. Обратим внимание, что величина разрушающей нагрузки в обозначении цепей с шагом от 25 мм не имеет цифр после запятой.
Цепи грузовые пластинчатые с закрытыми валиками ГОСТ 23540-79
ГОСТ 23540-79 используется в отношении грузовых пластинчатых цепей с закрытыми валиками, использующимися для работы в механизмах осуществляющих подъём грузов. Установленные ГОСТ 23540-79 значения технического уровня рассчитаны для высшей категории качества.
Типы, основные параметры и размеры
Существует шесть типов грузовых пластинчатых цепей с закрытыми валиками:
- 1 — цепь грузовая пластинчатая с закрытыми валиками без присоединительных элементов;
- 2 — цепь грузовая пластинчатая с закрытыми валиками с концевыми пластинами на одном конце отрезка цепи;
- 3 — цепь грузовая пластинчатая с закрытыми валиками с соединительным валиком на одном конце отрезка цепи;
- 4 — цепь грузовая пластинчатая с закрытыми валиками с концевыми пластинами на обоих концах отрезка цепи;
- 5 — цепь грузовая пластинчатая с закрытыми валиками с соединительными валиками на обоих концах отрезка цепи;
- 6 — цепь грузовая пластинчатая с закрытыми валиками с концевыми пластинами на одном конце и соединительным валиком на другом конце отрезка цепи.
Каждый из представленных типов цепей, по сочетанию пластин на валике, имеет группу исполнений:
- 1 — с сочетанием 2 и 2;
- 2 — с сочетанием 4 и 4;
- 3 — с сочетанием 6 и 6;
- 4 — с сочетанием 8 и 8.
Важно соответствие ключевых параметров и размеров цепей их чертежам.
Примеры
Цепь грузовая пластинчатая с закрытыми валиками (П), с шагом 15,875 мм, с разрушающей нагрузкой 50 кН, типа 5, исполнения 2:
- Цепь П—15,875—50—5—2 ГОСТ 23540—79
С разрушающей нагрузкой 80 кН, типа 1, исполнения 3:
- Цепь П—15,875—80—1—3 ГОСТ 23540—79. 1.1—1.3.
Цепи приводные зубчатые с зацеплением ГОСТ 13552-81
Типы и основные параметры
Существует два типа приводных зубчатых цепей зацеплением:
- 1 — цепи зубчатые с односторонним зацеплением ;
- 2 — цепи зубчатые с двухсторонним зацеплением .
Важно соответствие ключевых параметров и размеров цепей их чертежам.
Пример обозначения приводной зубчатой цепи типа 1 с шагом ^ = 19,05 мм, с разрушающей нагрузкой 74 кН и рабочей шириной й = 45 мм:
Цепь ПЗ-1—19,05—74—45 ГОСТ 13552—81
Цепи к скребковым конвейерам типа ТСЦ И К4-УТФ
Среди других групп выделяется группа тяговых цепей специальной конструкции, причиной тому особенность работы с сыпучими грузами. Отдельно можно выделить скребковые цепи для конвейера с погруженными скребками:
- Цепь скребковая для транспортеров ТСЦ-25 (УТФ-200)
- Цепь скребковая для транспортеров ТСЦ-50 (УТФ-320)
- Цепь скребковая для транспортеров ТСЦ-100 (УТФ-500)
Особая конструкция тяговых цепей со скребками применяется в разного рода транспортёрах типа ТСЦ, К4-УТФ, имеющих отличия в производительность и и размерах тяговой используемой в транспортёре цепи.
Представленные транспортеры, как правило, применяются с целью перемещения насыпных, пылевидных, зернистых грузов, под различными углами (не превышающими 45 градусов) и на заданные расстояния.
