Цепь 100 с прикреплением SK1

Цепь 100 SK1

Основные характеристики

Шаг цепи P:

31,75мм

Внутренняя ширина b1:

19,05мм

Диаметр ролика* d1:

19,05мм

Диаметр валика d2:

9,54мм

Длина валика L max:

39,5мм

Высота пластины h/H:

29,9мм

Толщина пластины t/T:

4,00мм

Масса погонного метра:

3,79кг/м

Стоимость цепи 100 SK1

Цена по запросу

Минимальная партия

1 упаковка / 5 метров

Аналог цепи 100 SK1

Цепь 100 с прикреплением WSK2

Стандарт:

ANSI

Шаг:

31,75мм

Внутренняя ширина:

19,05мм

Диаметр ролика:

19,05мм

Цепь нержавеющая 100SS с прикреплением SK1

Стандарт:

ANSI

Шаг:

31,75мм

Внутренняя ширина:

18,90мм

Диаметр ролика:

19,05мм

Цепь 100 с прикреплением WSK2

Стандарт:

ANSI

Шаг:

31,75мм

Внутренняя ширина:

19,05мм

Диаметр ролика:

19,05мм

Цепь нержавеющая 100SS с прикреплением SK1

Стандарт:

ANSI

Шаг:

31,75мм

Внутренняя ширина:

18,90мм

Диаметр ролика:

19,05мм

Цепь нержавеющая 20ASS с прикреплением SK1

Стандарт:

ISO

Шаг:

31,75мм

Внутренняя ширина:

18,90мм

Диаметр ролика:

19,05мм

Цепь нержавеющая 100SS с прикреплением WSK1

Стандарт:

ANSI

Шаг:

31,75мм

Внутренняя ширина:

18,90мм

Диаметр ролика:

19,05мм

Расшифровка маркировки цепи 100 SK1

Первая пара цифр 10 обозначает шаг цепи в 1/8 дюйма. Для перевода в метрическую систему это число нужно умножить на 1/8 дюйма. Дюйм равен 25,4 мм. Получаем 10*1/8*25,4 = 31,75 мм, и так шаг цепи 100 SK1 равен 31,75 мм.
Третья цифра обозначает тип цепи: 0 - роликовая цепь
Последняя цифра в маркировке обозначает количество рядов: 1 - однорядная. Если в конце маркировки нет указания рядности цепи, то есть маркировка имеет вид 100, то это также указывает на однорядную цепь
SK1 указывает на наличие специальной пластины для крепления различных несущих элементов. При этом SK1 указывает на тип крепления (прямая пластина для прикрепления с двух сторон звена), а SK1 - количество крепёжных отверстий.
Полная маркировка может содержать указание на частоту повторения таких пластин - 1P. Здесь P - это обозначение шага, а 1 - собственно частота повторений: 1 - на каждом звене, 2 - на каждом втором звене, 16 - на каждом шестнадцатом звене.

Обозначение соединительного звена (замка) СL 100 SK1

Буквы CL - аббревиатура от слова Connecting Link (англ.), что переводиться как соединительное звено.
Соответственно CL 100 SK1 - соединительное звено к цепи 100 SK1.

Обозначение переходного звена OL 100 SK1

Буквы OL - аббревиатура от слова Offset Link (англ.), дословный перевод "смещенное звено".
Соответственно ОL 100 SK1 - переходное звено к цепи 100 SK1.

Маркировка цепи:

100 SK1

Стандарт:

ANSI

Группа:

промышленная

Назначение:

конвейерная

Конструкция:

роликовая

Рядность:

однорядная

Тип:

специальная

Особенности (специальные):

с прикреплением

Шаг цепи:

31.750

Внутренняя ширина звена:

19.050

Диаметр ролика:

19.050

Типы прикреплений:

SK1

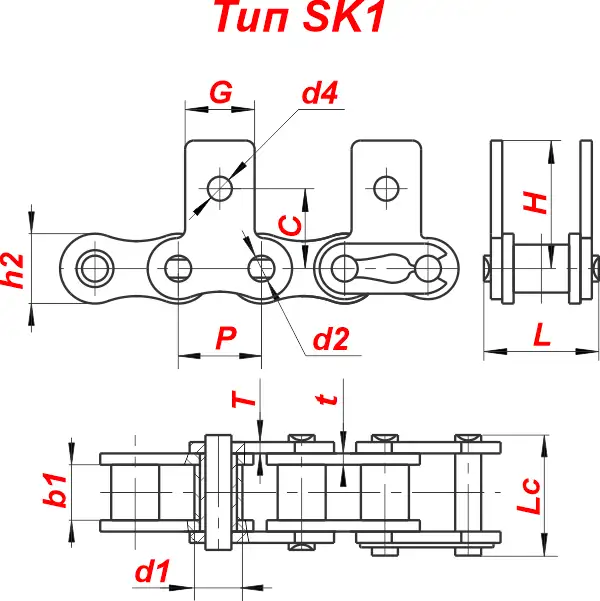

Шаг цепи P:

31,75мм

Внутренняя ширина b1:

19,05мм

Диаметр ролика* d1:

19,05мм

Диаметр валика d2:

9,54мм

Длина валика L max:

39,5мм

Длина валика соед.звена Lc:

45,2мм

Высота пластины h/H:

29,9мм

Толщина пластины t/T:

4,00мм

Средняя прочность на растяжение Qo:

118кН

Максимально допустимая нагрузка:

17,1кН

Масса погонного метра:

3,79кг/м

Ширина крепления, G:

25,4мм

Расстояние от центра валика до отверстия, C:

31,80мм

Расстояние между отверстиями, F:

43,30мм

Толщина пластины крепления, T:

4,00мм

Диаметр крепёжного отверстия, d4:

9,2мм
