Цепь конвейерная нержавеющая C208BSS
Цепь C208BSS

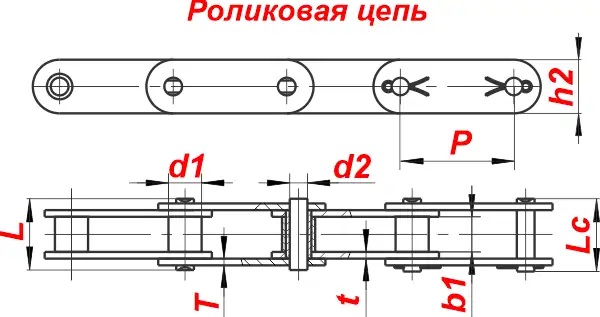

Основные характеристики
Шаг цепи P:
25,40мм
Внутренняя ширина b1:
7,75мм
Диаметр ролика* d1:
8,51мм
Диаметр валика d2:
4,45мм
Длина валика L max:
16,70мм
Высота пластины h/H:
11,80мм
Толщина пластины t/T:
1,50мм
Разрушающая нагрузка Q min:
12,00кН
Масса погонного метра:
0,55кг/м
Стоимость цепи C208BSS
Цена по запросу
Минимальная партия
1 упаковка / 5 метров
Расшифровка маркировки цепи C208BSS
- Первая литера "С" в маркировке С208BSS указывает на то, что цепь применяется в конвейерных системах.
- Следующая за литерой цифра 2 означает, что данная цепь с двойным шагом, то есть шаг в два раза больше (2 * 1/16 или 1/8 дюйма).
- Буква B – British Standart (BS), те цепь произведена в соответствии с британским стандартом.
- Буквы SS обозначают, что цепь выполнена из нержавеющей стали.
Далее идет размер в долях дюймов - "08". Для перевода в метрическую систему необходимо использовать пару цифр после С2.
Получившееся число 8 умножаем на 1/16 и на 2 или сразу на 1/8. В результате получаем размер в долях дюйма. Затем переводим дюймы в метрическую системы. Для этого умножаем полученное число на 25,4 мм (длина дюйма в миллиметрах). Получаем 8*1/8*25,4 = 25,4 мм. Шаг цепи C208BSS равен 25,4 мм.
Маркировка цепи:
C208BSS
Стандарт:
ISO
Группа:
промышленная
Назначение:
конвейерная
Конструкция:
роликовая
Рядность:
однорядная
Тип:
специальная
Материал/Покрытие:
нержавеющая
Шаг цепи:
25.400
Внутренняя ширина звена:
7.750
Диаметр ролика:
8.510
Шаг цепи P:
25,40мм
Внутренняя ширина b1:
7,75мм
Диаметр ролика* d1:
8,51мм
Диаметр валика d2:
4,45мм
Длина валика L max:
16,70мм
Длина валика соед.звена Lc:
18,20мм
Высота пластины h/H:
11,80мм
Толщина пластины t/T:
1,50мм
Масса погонного метра:
0,55кг/м
