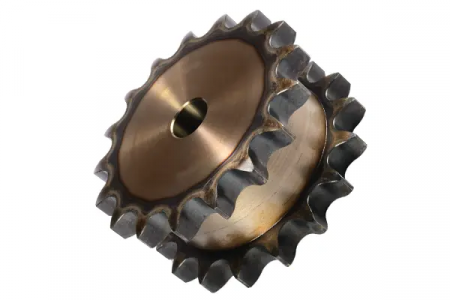

Описание двойной звездочки 08B-1 DS (1/2" x 5/16")
Приводная звездочка для двух однорядных цепей 08B-1 с черновым отверстием под расточку является одним из основных элементов цепных передач, обеспечивающих перенос энергии между валами в механических системах. Цепная звёздочка получила широкое применение в цепных передачах для дорожных машин, подъемно-транспортного оборудования, бурового оборудования, техники сельскохозяйственного назначения, а также в различных производственных станках.
Особенностью использования данного типа звездочки является равномерный износ зубьев, за счет которого удается достичь наибольшей плавности цепного хода, а значит устранить риск снижения производственной мощности и производительности оборудования. Помимо этого сдвоенная конструкция позволяет экономить место в механизме и способна решать ряд других приводных задач.
Расшифровка маркировки двойной звёздочки 08B-1 DS:
- Первое значение 08B – это шаг цепи звёздочки в 1/16 дюйма. Для перевода в метрическую систему эту пару цифр нужно умножить на 1/16 дюйма. Дюйм равен 25,4 мм. Получаем 8*1/16*25,4 = 12,70 мм, получается, что шаг звёздочки 08B-1 DS равен 12,70 мм.
- Буква B – British Standart (BS), то есть звёздочка изготовлена в соответствии с британским стандартом и соответствует требованиям ISO-606.
- Последнее обозначение отражает количество рядов. 1 - это звёздочка для двух однорядных цепей.
- Тип DS указывает на то, что это плоская двойная звёздочка без ступицы, что представляет собой параллельно расположенные спаренные зубчатые колеса, которые предназначены для двух отдельных однорядных роликовых цепей 08B-1. Также в маркировке может указываться нужное количество зубьев, например, Z 15 или Z 19.
Оптимальное количество зубьев зависит от скорости вращения и нагрузки. Диапазон для большинства применений составляет от 17 до 27 зубьев на ведущей звёздочке. Большее количество зубьев обеспечивает более плавную работу, равномерное распределение износа и более долгий срок службы, но увеличивает габариты.
Для того чтобы правильно подобрать звёздочку к цепи, нужно знать её основные параметры и размеры.
Размеры приводной звёздочки 08B-1 DS
| Шаг цепи P | 12,7 мм |
| Диаметр ролика d1 | 8,51 мм |
| Внутренняя ширина b1 | 7,75 мм |
| Радиус зуба r3 | 13 мм |
| Ширина радиуса зуба C | 1,3 мм |
| Ширина зуба b1 | 7,2 мм |
| Ширина зубьев B | 7,2 мм |
| Расстояние между цепями, At | 23,8 мм |
