Приводные втулочные цепи

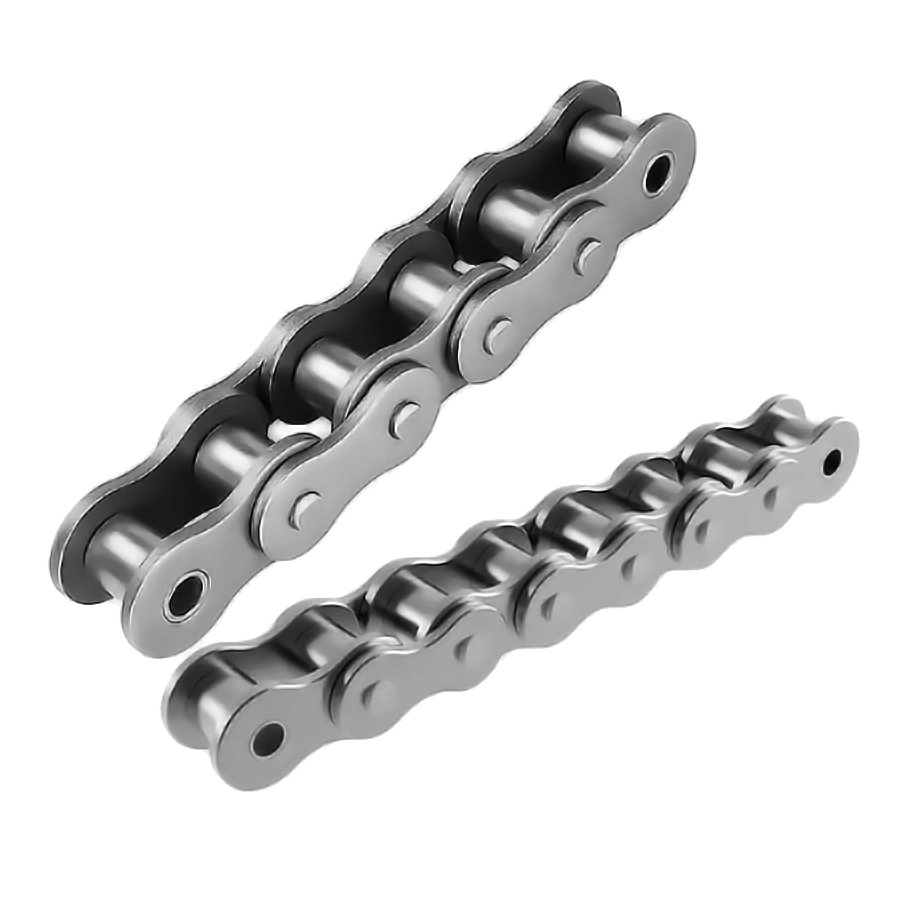

Втулочно роликовая цепь

Втулочная цепь — это разновидность приводной цепи, в которой звенья соединяются с помощью втулок. Эти втулки размещаются между витками цепи и выполняют роль опоры для соединительных элементов.

Отличительная черта втулочной цепи — отсутствие роликов, которые есть в роликовой цепи. Движение передаётся за счёт взаимодействия втулок с зубцами шестерён или звёздочек. Прочность цепи и защита её внутренних компонентов от внешних воздействий достигаются благодаря внешним пластинам с втулками. За счёт такой конструкции втулочную цепь проще производить и обслуживать. При этом она эффективно передаёт движение даже в сложных условиях при высоких температурах, влажности и загрязнениях.

Приводные роликовые втулочные цепи служат важным компонентом силовых механических передач в разнообразных машинах и механизмах (за исключением буровых установок). Они обеспечивают надёжную передачу движения от одной части машины к другой.

Втулочные цепи особенно хорошо подходят для эксплуатации там, где критически важны высокая устойчивость к износу и способность выдерживать повышенные нагрузки. Так же стоит подчеркнуть, что втулочные цепи превосходят роликовые по устойчивости к деформации при высоких нагрузках. Это делает их предпочтительным выбором для тяжёлых условий эксплуатации — например, в металлургической промышленности, на конвейерных линиях или в сельскохозяйственной технике. В этих сферах особенно важно обеспечить передачу значительных усилий при минимальном износе.

Шаг цепи втулочно-роликовой

Шаг (t) — это основной размерный параметр приводной цепи. В случае втулочной цепи номинальным шагом называют расстояние между центрами втулок. При выборе подходящей модели критически важно учитывать размеры, в первую очередь — шаг втулочно-роликовой цепи (P, иногда обозначаемый как t). Этот параметр унифицирован как в отечественной, так и в зарубежной продукции.

В Российской Федерации параметры и особенности конструкции роликовых и втулочных цепей регламентирует ГОСТ 13568‑97. В США действует стандарт ANSI B29.1M, в Германии — DIN 8187 и DIN 8188. На основе немецкого стандарта DIN разработан международный стандарт ISO 606 для приводных цепей. Он включает две серии:

1. Серия A соответствует DIN 8188 (Германия) и ANSI B29.1M (США). Она ориентирована на североамериканский и европейский рынки и часто применяется в промышленном оборудовании и транспорте.
2. Серия B соответствует DIN 8187 (Германия) и BS (Великобритания). Эта серия более традиционна для европейского машиностроения и может отличаться деталями конструкции и допусками.

Цепь 2ПВ-9,525-20 Российского стандарта ГОСТ

В маркировке цепи 2ПВ‑9,525‑20 первая цифра указывает, что цепь является двухрядной. Буква «П» означает, что это приводная цепь, а буква «В» — что она втулочного типа. Число 9,525, следующее за буквами «ПВ», обозначает шаг втулочно-роликовой цепи в миллиметрах. Завершающее число 20 в маркировке указывает на разрушающую нагрузку в килоньютонах (кН).

Цепь 06C-2 стандарта ISO-606

По ISO 606 первое число маркировки 06C-2 обозначает шаг, который выражен в долях дюйма:

1. 6/16 дюйма = 6*1/16*25,4 = 9,525 мм
2. Буквой С обозначено что это втулочно-роликовая цепь, а замыкающая цифра 2 показывает, что представлена двухрядная цепь.

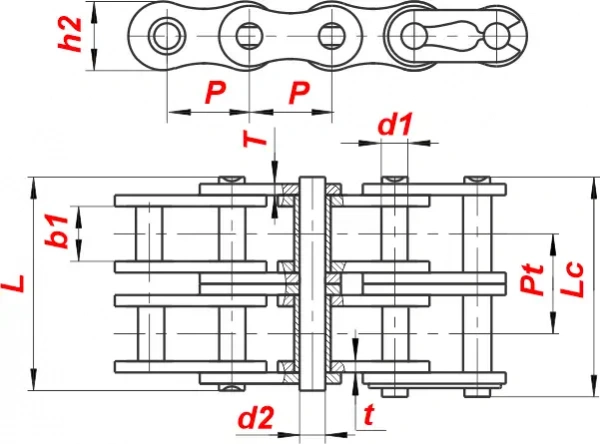

Цепь 35-2 по Американскому стандарту ANSI B29.1M

По ANSI B29.1M первое число (3) обозначает шаг в долях дюйма (1/8 доля):

1. 3/8 дюйма = 3*1/8*25,4 = 9,525 мм
2. Последняя цифра в первой части маркировки указывает на тип приводной цепи: 0 – роликовая, 5 – втулочная. Замыкающая цифра показывает, что представлена двухрядная втулочно-роликовая цепь.

Все три приведённых примера описывают двухрядные цепи с шагом 9,525 мм и представляют собой функциональные аналоги друг друга. Тем не менее даже при совпадающем шаге цепи, изготовленные по разным стандартам, могут иметь небольшие отличия по другим основным параметрам.

Где купить цепи приводные роликовые втулочные?

Компания ООО «Приводные цепи» предлагает широкий выбор приводных втулочных цепей высокого качества. Мы гарантируем надёжность и долговечность продукции для самых разных сфер применения.

Выбирая втулочно-роликовую цепь важно учитывать шаг, ширину, длину и условия эксплуатации. Все основные характеристики отражены в маркировке. Поскольку обозначения комплектующих по ГОСТ и по стандартам DIN/ISO различаются, наши специалисты готовы помочь с подбором цепи или подходящего аналога с учётом параметров имеющегося оборудования.
