Звездочка приводная двухрядная для роликовых цепей

Звездочка двухрядная

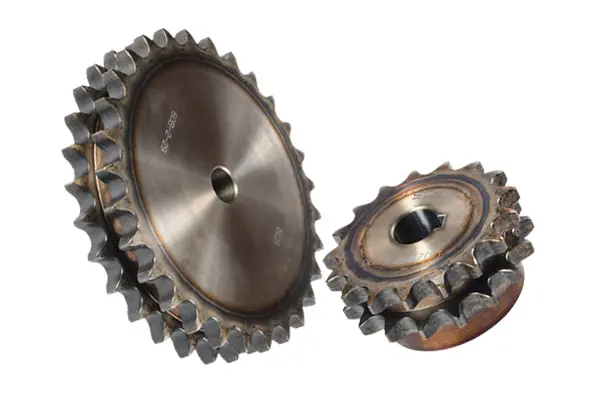

Промышленные двухрядные звездочки представляют собой металлические зубчатые колёса с отверстием под расточку или под втулку тапербуш. Звездочка двухрядной цепи изготавливается из прочной стали, чаще всего используется марка C45E. Выпускается в различных модификациях: со ступицей под расточку, без ступицы, с калёными зубьями, под втулку тапербуш. Для прочного закрепления на валу формируется шлицевое соединение либо шпоночный паз. Зубья необходимы для зацепления с роликами цепи. Конструкция соответствует международным и российским нормам ГОСТ, ISO и DIN, что упрощает замену в существующих приводах без необходимости доработки узлов.

Приводная двухрядная звездочка отличается от однорядной тем, что имеет два ряда зубьев. Она используется для сцепления с соответствующей цепью — у которой два ряда звеньев. Вместе они образуют цепную передачу, распространённую в разных областях: в промышленных станках, спецтехнике, на производствах.

Чтобы правильно подобрать звездочки для цепной передачи, нужно учитывать число зубьев и их рядность. Такие звездочки передают крутящий момент с вала на цепь с высокой точностью и стабильностью. Они применяются в приводах, где требуется синхронная работа двухрядной цепи: в машиностроении, сельскохозяйственной и пищевой промышленности, а также на конвейерах и производственных линиях. Чаще всего их устанавливают в условиях интенсивной эксплуатации.

Звездочка приводная двухрядная шаг

В случае приводных двухрядных звездочек измерение шага выполняется вдоль оси вала: речь идёт о расстоянии между аналогичными точками на соседних зубьях, лежащих в единой плоскости. При этом необходимо, чтобы профили обоих зубчатых венцов полностью совпадали и располагались строго параллельно друг другу.

Шаг двухрядной звездочки жёстко задаётся шагом цепи, для работы с которой она спроектирована. Двухрядная цепь (к примеру, модель типа 2ПР) по сути состоит из двух однорядных цепей (типа ПР), объединённых посредством удлинённых штифтов. Примечательно, что шаг у двухрядной цепи совпадает с шагом однорядной цепи той же серии. Нормы, определяющие шаг, унифицированы и закреплены в следующих стандартах: ГОСТ, ISO, ANSI.

Расхождение между шагом приводной двухрядной звездочки и цепи влечёт ряд негативных последствий:

• Удары и вибрации — зубья сцепляются не плавно, а с ударной нагрузкой
• Ускоренный износ — неравномерное изнашивание зубьев звездочки, а также роликов и втулок цепи
• Проскакивание цепи — под нагрузкой цепь может соскочить со звездочки
• Перекос звеньев — особенно опасен для двухрядных цепей, поскольку смещение одного ряда относительно другого создаёт дополнительные механические напряжения.

Где купить двухрядную звездочку?

В интернет‑магазине ООО «Приводные цепи» вы можете купить двухрядные цепные звездочки в соответствии со стандартами ГОСТ, ISO, ANSI как оптом, так и в розницу. Осуществляем доставку заказов в любой регион России. По всем вопросам вы можете связаться с нами по телефону либо оформить заявку на сайте.

Наш каталог содержит широкий ассортимент приводных двухрядных звездочек для приводных двухрядных цепей самых востребованных типоразмеров и видов. Мы предлагаем продукцию от проверенных производителей по привлекательным ценам. Если вам требуется консультация по подбору двухрядной звездочки, обратитесь к нашим специалистам и они помогут подобрать оптимальное решение под ваши задачи и оборудование.
