| Шаг цепи, P, мм | 38,00 |
| Диаметр ролика d1, мм | 22,00 |
| Внутренняя ширина b1, мм | 15,88 |
| Разрушающая нагрузка Qmin, кН | 46,00 |
| Производитель | Universal |
| Материал | Углеродистая сталь |
- 5,016
- -
| Шаг цепи, P, мм | 44,45 |
| Диаметр ролика d1, мм | 25,40 |
| Внутренняя ширина b1, мм | 25,40 |
| Разрушающая нагрузка Qmin, кН | 517,20 |
| Материал | Углеродистая сталь |
- 5,067
- -
| Шаг цепи, P, мм | 25,4 |
| Диаметр ролика d1, мм | 15,88 |
| Внутренняя ширина b1, мм | 15,88 |
| Разрушающая нагрузка Qmin, кН | 228 |
| Производитель | Universal |
| Материал | Углеродистая сталь |
- 5,029
- -
| Шаг цепи, P, мм | 38,00 |
| Диаметр ролика d1, мм | 22,00 |
| Внутренняя ширина b1, мм | 15,88 |
| Разрушающая нагрузка Qmin, кН | 56,00 |
| Производитель | Universal |
| Материал | Углеродистая сталь |
- 5,016
- -
| Шаг цепи, P, мм | 38,00 |
| Диаметр ролика d1, мм | 22,00 |
| Внутренняя ширина b1, мм | 15,88 |
| Разрушающая нагрузка Qmin, кН | 30,00 |
| Производитель | Universal |
| Материал | Углеродистая сталь |
- 5,016
- -
| Шаг цепи, P, мм | 25,40 |
| Диаметр ролика d1, мм | 15,88 |
| Внутренняя ширина b1, мм | 15,88 |
| Разрушающая нагрузка Qmin, кН | 171,00 |
| Материал | Углеродистая сталь |
- 1,778
- 5,029
- -
| Шаг цепи, P, мм | 38,10 |
| Диаметр ролика d1, мм | 12,70 |
| Внутренняя ширина b1, мм | 11,91 |
| Разрушающая нагрузка Qmin, кН | 31,80 |
| Производитель | Universal |
| Материал | Углеродистая сталь |
- 3,048
- -
| Шаг цепи, P, мм | 50,80 |
| Диаметр ролика d1, мм | 28,58 |
| Внутренняя ширина b1, мм | 31,75 |
| Разрушающая нагрузка Qmin, кН | 680,40 |
| Материал | Углеродистая сталь |
- 5,08
- -
| Шаг цепи, P, мм | 12,70 |
| Диаметр ролика d1, мм | 8,51 |
| Внутренняя ширина b1, мм | 7,75 |
| Разрушающая нагрузка Qmin, кН | 45,40 |
| Материал | Углеродистая сталь |
- 2,515
- 5,029
- -
| Шаг цепи, P, мм | 44,45 |
| Диаметр ролика d1, мм | 25,40 |
| Внутренняя ширина b1, мм | 25,40 |
| Разрушающая нагрузка Qmin, кН | 344,80 |
| Материал | Углеродистая сталь |
- 5,067
- -
| Шаг цепи, P, мм | 76,20 |
| Диаметр ролика d1, мм | 25,40 |
| Внутренняя ширина b1, мм | 22,23 |
| Разрушающая нагрузка Qmin, кН | 127,00 |
| Производитель | Universal |
| Материал | Углеродистая сталь |
- 3,048
- -
| Шаг цепи, P, мм | 31,75 |
| Диаметр ролика d1, мм | 19,05 |
| Внутренняя ширина b1, мм | 19,05 |
| Разрушающая нагрузка Qmin, кН | 355 |
| Производитель | Universal |
| Материал | Углеродистая сталь |
- 5,017
- -
| Шаг цепи, P, мм | 38,10 |
| Диаметр ролика d1, мм | 22,23 |
| Внутренняя ширина b1, мм | 25,40 |
| Разрушающая нагрузка Qmin, кН | 254,00 |
| Производитель | Universal |
| Материал | Углеродистая сталь |
- 5,029
- -
| Шаг цепи, P, мм | 15,875 |
| Диаметр ролика d1, мм | 10,16 |
| Внутренняя ширина b1, мм | 9,65 |
| Разрушающая нагрузка Qmin, кН | 66,70 |
| Материал | Углеродистая сталь |
- 2,508
- 5,017
- -
| Шаг цепи, P, мм | 19,05 |
| Диаметр ролика d1, мм | 11,91 |
| Внутренняя ширина b1, мм | 12,70 |
| Разрушающая нагрузка Qmin, кН | 96,00 |
| Материал | Углеродистая сталь |
- 5,017
- -

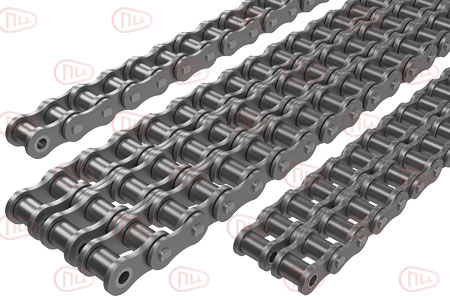

Цепи приводные роликовые и втулочные ГОСТ 13568-97
Разработка стандарта ГОСТ 13568-2017 «Цепи приводные роликовые и втулочные. Общие технические условия». проводилась всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении Госстандарта России и Научно-исследовательским институтом угольного машиностроения. Внесение было произведено Государственным стандартом РФ. Межгосударственный Совет по стандартизации, метрологии и сертификации принял представленный стандарт по протоколу № 11— 97 от 25 апреля 1997 г.
Приводные роликовые цепи ГОСТ 13568-75 используются для передачи крутящего момента между валами на расстоянии. Стандарт могут обозначать разными годами (цепи ГОСТ 13568 75 года, цепи ГОСТ 13568 97 года, цепи ГОСТ 13568 2017 года), но по сути речь идёт о всё тех же приводных цепях, поправки в стандартах были незначительны.
Типы, основные параметры и размеры
ГОСТ 13568-97 указывает параметры, размеры и требования к приводным таким типам цепей как:
- ПР - роликовые однорядные;
- 2ПР - роликовые двухрядные;
- 3ПР - роликовые трехрядные;
- 4ПР - роликовые четырехрядные;
- ПВ - втулочные однорядные;
- 2ПВ - втулочные двухрядные;
- ПРИ - роликовые с изогнутыми пластинами.
Примеры обозначений цепей и комплектующих изделий:
Цепь приводная роликовая однорядная с шагом 12,7 мм, имеет расстояние между внутренними пластинами в 7,75 мм, а также разрушающую нагрузку 18,2 кН: Цепь ПР-12,7-18,2 ГОСТ 13568-97
Подобный вариант, имеющий расстоянием между внутренними пластинами равное - 5,40 мм: Цепь ПР-12,7-18,2-1 ГОСТ 13568-97
К комплектующим указанной цепи относятся:
- Звено соединительное - Звено С-ПР-12,7-18,2 ГОСТ 13568.
- Звено двойное переходное - Звено П2-ПР-12,7-18,2 ГОСТ 13568.
- Звено переходное - Звено П-ПР-12,7-18,2 ГОСТ 13568.
Цепь приводная роликовая трехрядная с шагом 25,4 мм, а также разрушающей нагрузкой в 171 кН: Цепь 3ПР-25,4-171 ГОСТ 13568-75
Цепь приводная втулочная двухрядная с шагом 9,525 мм и разрушающей нагрузкой в 20 кН: Цепь 2ПВ-9,525-20 ГОСТ 13568-97
Цепь приводная роликовая с изогнутыми пластинами шага 103,2 мм, а также разрушающей нагрузкой 650 кН: Цепь ПРИ-103,2-650 ГОСТ 13568-97
Цепи приводные роликовые и втулочные ГОСТ
Купить цепи приводные ГОСТ 13568-97 (2017), входящие в состав нашего обширного каталога, включающего в себя как цепи представленного стандарта как и многие другие, можно онлайн на нашем сайте или связавшись по телефону с нашим менеджером.
