Цепи грузовые гост 191-82

Цепи грузовые пластинчатые ГОСТ 191-82

ГОСТ 191-82 — межгосударственный стандарт, который устанавливает технические условия для грузовых пластинчатых цепей, применяемых в цепных передачах возвратно-поступательного движения.

Стандарт обеспечивает единые требования к конструкции, материалам, испытаниям, маркировке, методам консервации и эксплуатации грузовых пластинчатых цепей. Соблюдение стандарта гарантирует надёжность и безопасность цепей в механизмах с возвратно‑поступательным движением, что критически важно для подъёмно‑транспортного оборудования и других промышленных приложений.

Типы цепей грузовых по ГОСТ 191-82

Стандарт определяет 6 типов грузовых пластинчатых цепей:

• Тип 1 — с соединительным валиком на одном конце отрезка цепи.
• Тип 2 — с соединительным валиком на одном конце и удлинёнными валиками.
• Тип 3 — с соединительным валиком на одном конце, концевыми пластинами и концевым валиком на другом конце.
• Тип 4 — с соединительным валиком, концевыми пластинами, концевым валиком и удлинёнными валиками.
• Тип 5 — с концевыми пластинами и концевым валиком на одном конце отрезка цепи.
• Тип 6 — с концевыми пластинами и концевыми валиками на обоих концах отрезка цепи.

Особенно важным является соответствие ключевых параметров и размеров цепей их чертежам 1-6, которые расположены на страницах 2-4 настоящего стандарта. Стоит уточнить, что чертежи 1—6 не устанавливают форму контура пластин, головок валиков, что регламентируется в стандарте.

Основные параметры и расшифровка маркировки цепи ГОСТ 191-82

Разберём условные обозначения цепи в маркировке по ГОСТ 191‑82 на примере цепи G160‑1‑50:

1. В начале идёт буквенное обозначение «G» – грузовая пластинчатая цепь
2. Затем обозначение разрушающей нагрузки (в кН)
3. После указывается тип цепи (цифра 1–6)
4. В конце прописан шаг цепи в мм.

Цепь G160‑1‑50 — цепь грузовая гост 191 82 с разрушающей нагрузкой 160 кН, типа 1, то есть имеет соединительный валик на одном конце отрезка цепи, а так же шаг 50 мм.

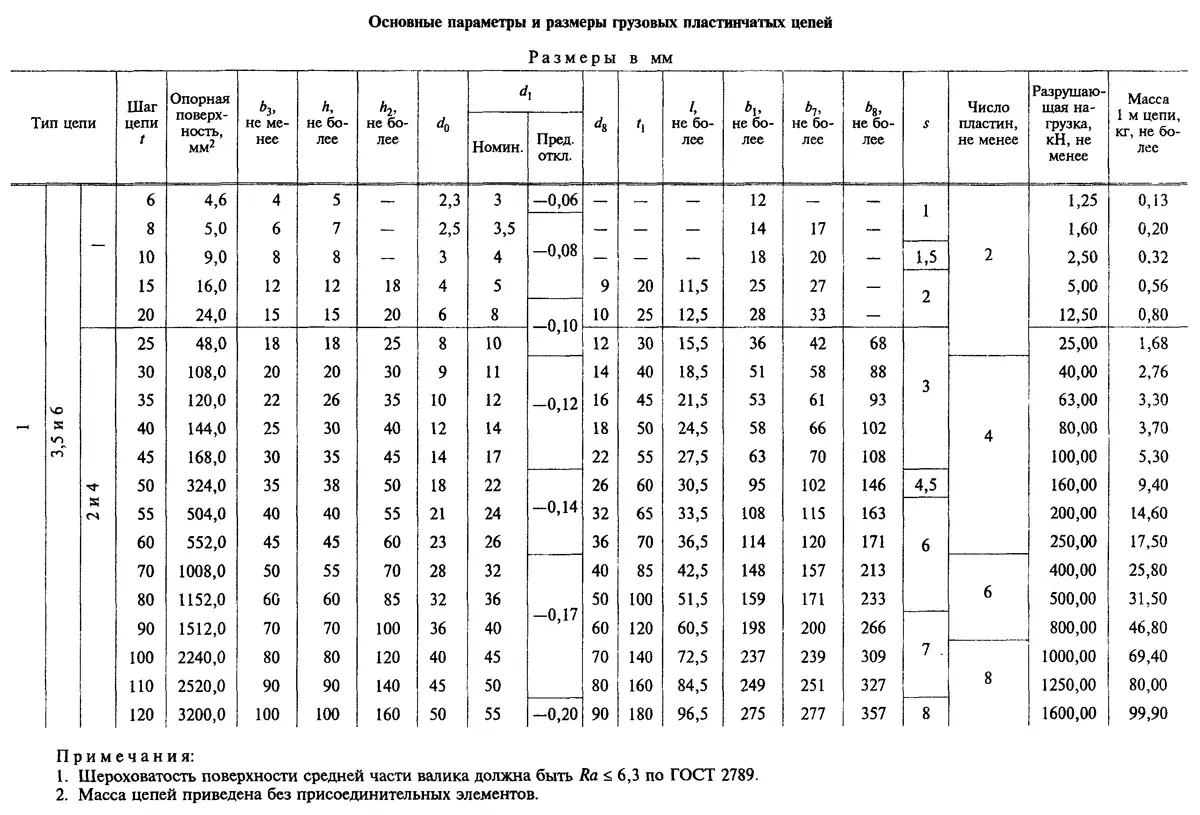

Все основные параметры и размеры для каждого типа цепей можно более подробно рассмотреть в таблице 1 ГОСТа 191‑82 на странице 5.
