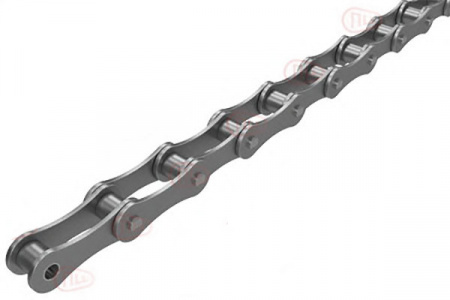

Цепь нефтяная 2НП-44,45 ГОСТ 21834-87
- Шаг цепи, P 44,45
- Диаметр ролика d1, мм 25,40
- Разрушающая нагрузка Qmin, кН 418,00
В маркировке приводных цепей повышенной точности и прочности по ГОСТ 21834-87 отражаются основные параметры. Параметры перечисляются через тире.
- Буквенное обозначение НП отражает тип - нефтяная приводная роликовая цепь (приводная цепь повышенной точности и прочности).
- Цифра 2 перед буквенным обозначением говорит о том, что цепь является двухрядной.
- Следующая за буквенным индексом группа цифр 44,45 отражает шаг цепи в миллиметрах, то есть шаг 44,45 мм.
- Шаг цепи, P 44,45
- Диаметр ролика d1, мм 25,40
- Внутренняя ширина b1, мм 25,40
- Диаметр валика d2, мм 12,72
- Длина валика L, мм 110,00
- Высота пластины h/H, мм 42,24
- Толщина пластины t/T, мм 5,60
- Поперечный шаг, Pt 48,87
- Разрушающая нагрузка Qmin, кН 418,00
Цепь нефтяная 2НП-44,45 ГОСТ 21834-87
Цепь нефтяная 4НП-63,5 ГОСТ 21834-87
Цепь нефтяная 4НП-63,5 ГОСТ 21834-87
- Шаг цепи, P
- 63,50
- Диаметр ролика d1, мм
- 39,67
- Внутренняя ширина b1, мм
- 38,10
- Разрушающая нагрузка Qmin, кН
- 1720,00
Цепь нефтяная 3НП-50,8 ГОСТ 21834-87
Цепь нефтяная 3НП-50,8 ГОСТ 21834-87
- Шаг цепи, P
- 50,80
- Диаметр ролика d1, мм
- 28,58
- Внутренняя ширина b1, мм
- 31,75
- Разрушающая нагрузка Qmin, кН
- 789,00
Цепь тяжёлая нефтяная 8ТП-44,45 ГОСТ 21834-87
Цепь тяжёлая нефтяная 8ТП-44,45 ГОСТ 21834-87
- Шаг цепи, P
- 44,45
- Диаметр ролика d1, мм
- 25,40
- Внутренняя ширина b1, мм
- 25,40
- Разрушающая нагрузка Qmin, кН
- 1600,00
Цепь тяжёлая нефтяная 6ТП-50,8
Цепь тяжёлая нефтяная 6ТП-50,8
- Шаг цепи, P
- 50,80
- Диаметр ролика d1, мм
- 28,58
- Внутренняя ширина b1, мм
- 31,75
- Разрушающая нагрузка Qmin, кН
- 1500,00
