Цепь нефтяная 3НП-50,8 ГОСТ 21834-87
- Шаг цепи, P, мм 50,80
- Диаметр ролика d1, мм 28,58
- Внутренняя ширина b1, мм 31,75
- Разрушающая нагрузка Qmin, кН 789,00
В маркировке приводных цепей повышенной точности и прочности по ГОСТ 21834-87 отражаются основные параметры. Параметры перечисляются через тире.
- Буквенное обозначение НП отражает тип - нефтяная приводная роликовая цепь (приводная цепь повышенной точности и прочности).
- Цифра 3 перед буквенным обозначением говорит о том, что цепь является трёхрядной.
- Следующая за буквенным индексом группа цифр 50,80 отражает шаг цепи в миллиметрах, то есть шаг 50,80 мм.

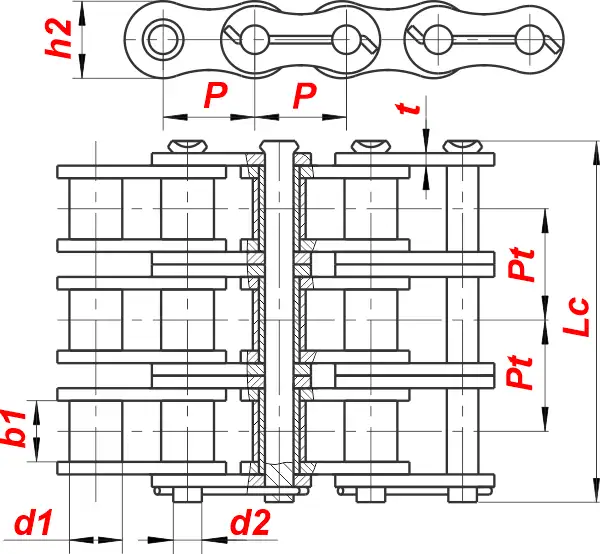

- Шаг цепи, P, мм 50,80
- Диаметр ролика d1, мм 28,58
- Внутренняя ширина b1, мм 31,75
- Диаметр валика d2, мм 14,29
- Длина валика L, мм 187,00
- Высота пластины h/H, мм 48,26
- Толщина пластины t/T, мм 6,40
- Поперечный шаг, Pt, мм 58,55
- Разрушающая нагрузка Qmin, кН 789,00
Цепь нефтяная 3НП-50,8 ГОСТ 21834-87
Цепь тяжёлая нефтяная 6НП-50,8 ГОСТ 21834-87
Цепь тяжёлая нефтяная 6НП-50,8 ГОСТ 21834-87
- Шаг цепи, P, мм
- 50,80
- Диаметр ролика d1, мм
- 28,58
- Внутренняя ширина b1, мм
- 31,75
- Разрушающая нагрузка Qmin, кН
- 1500,00
Цепь нефтяная 4НП-38,1 ГОСТ 21834-87
Цепь нефтяная 4НП-38,1 ГОСТ 21834-87
- Шаг цепи, P, мм
- 38,10
- Диаметр ролика d1, мм
- 22,23
- Внутренняя ширина b1, мм
- 25,40
- Разрушающая нагрузка Qmin, кН
- 600,00
Цепь тяжёлая нефтяная 6ТП-50,8
Цепь тяжёлая нефтяная 6ТП-50,8
- Шаг цепи, P, мм
- 50,80
- Диаметр ролика d1, мм
- 28,58
- Внутренняя ширина b1, мм
- 31,75
- Разрушающая нагрузка Qmin, кН
- 1500,00
Цепь тяжёлая нефтяная 6НП-38,1 ГОСТ 21834-87
Цепь тяжёлая нефтяная 6НП-38,1 ГОСТ 21834-87
- Шаг цепи, P, мм
- 38,10
- Диаметр ролика d1, мм
- 22,23
- Внутренняя ширина b1, мм
- 25,40
- Разрушающая нагрузка Qmin, кН
- 900,00
