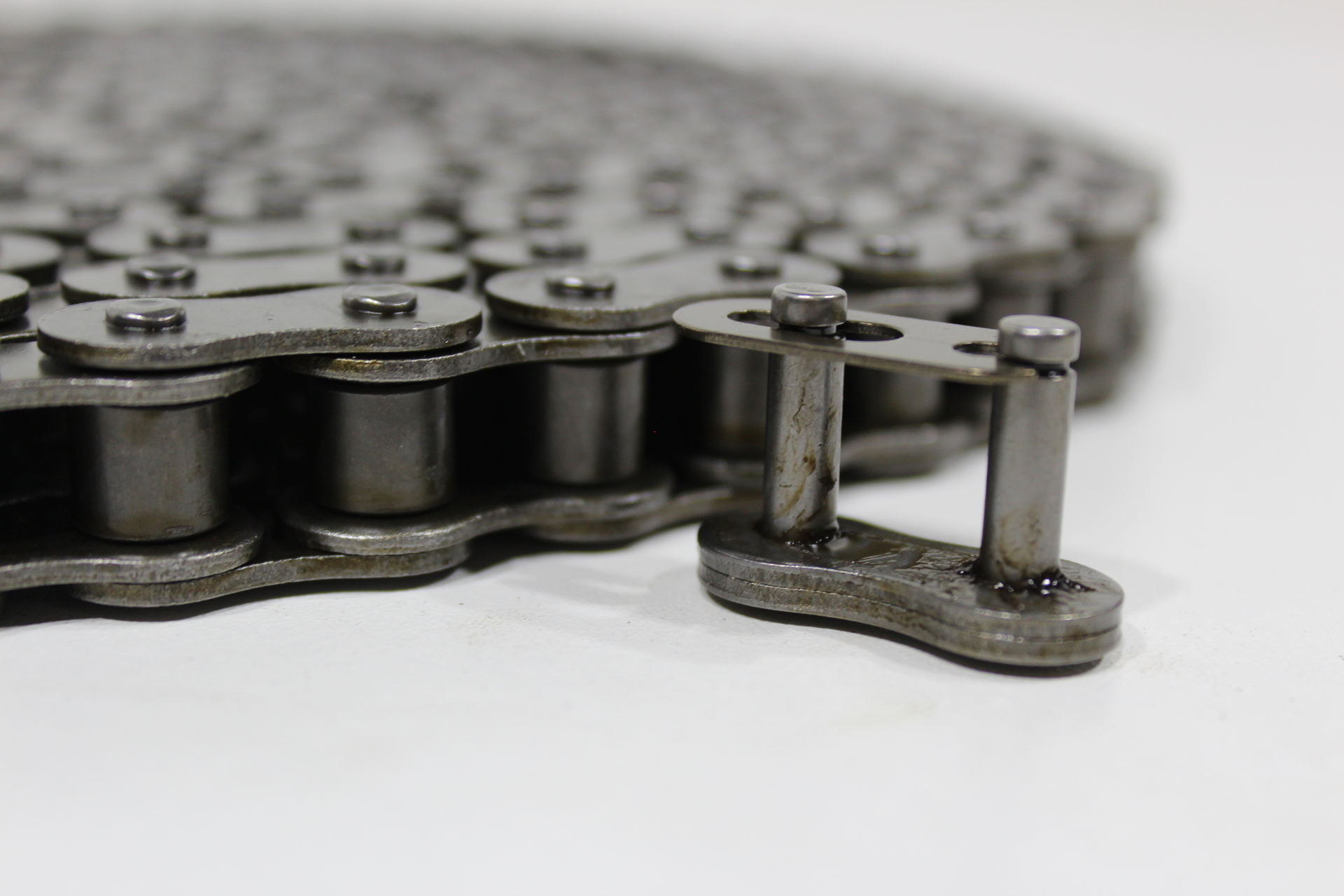

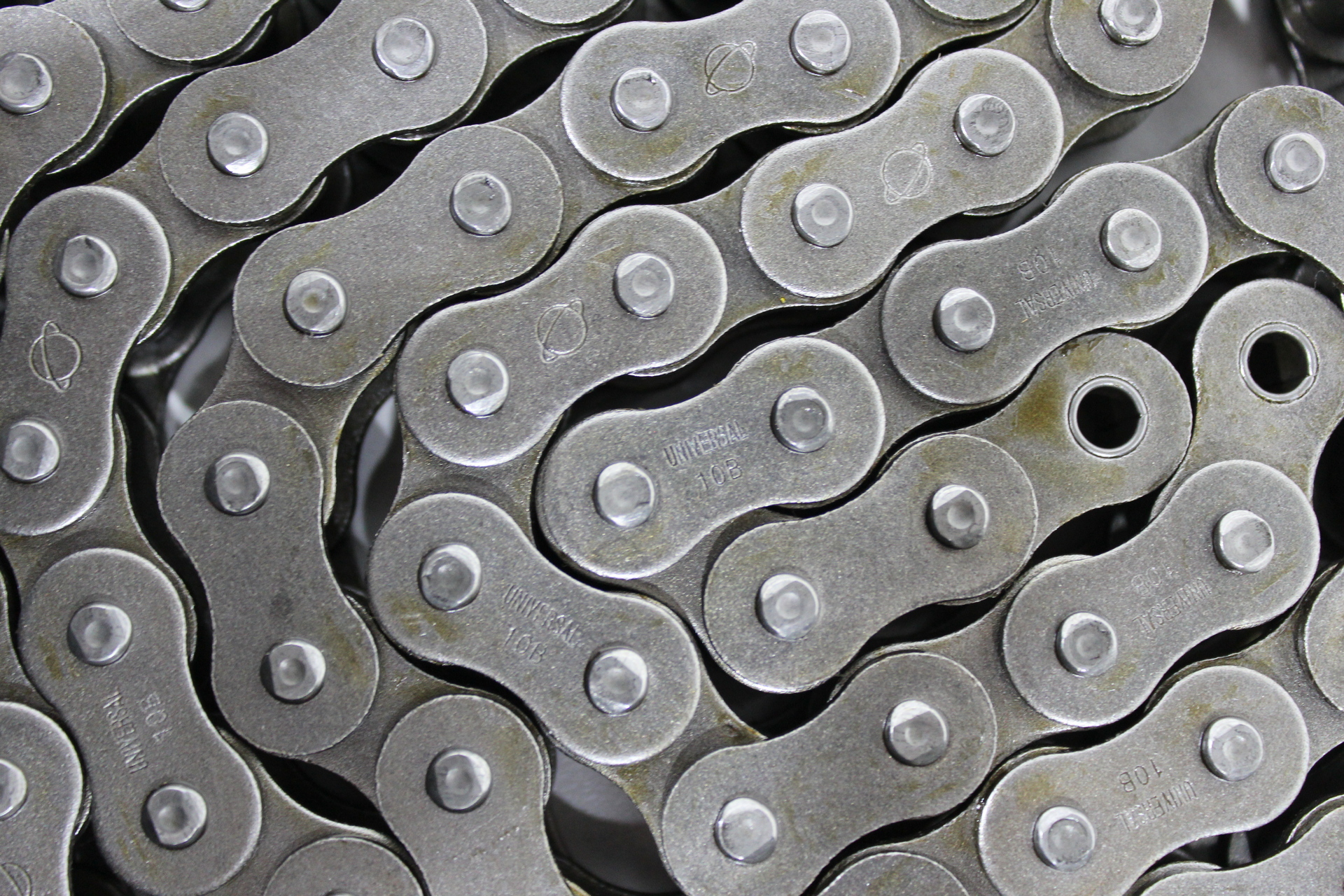

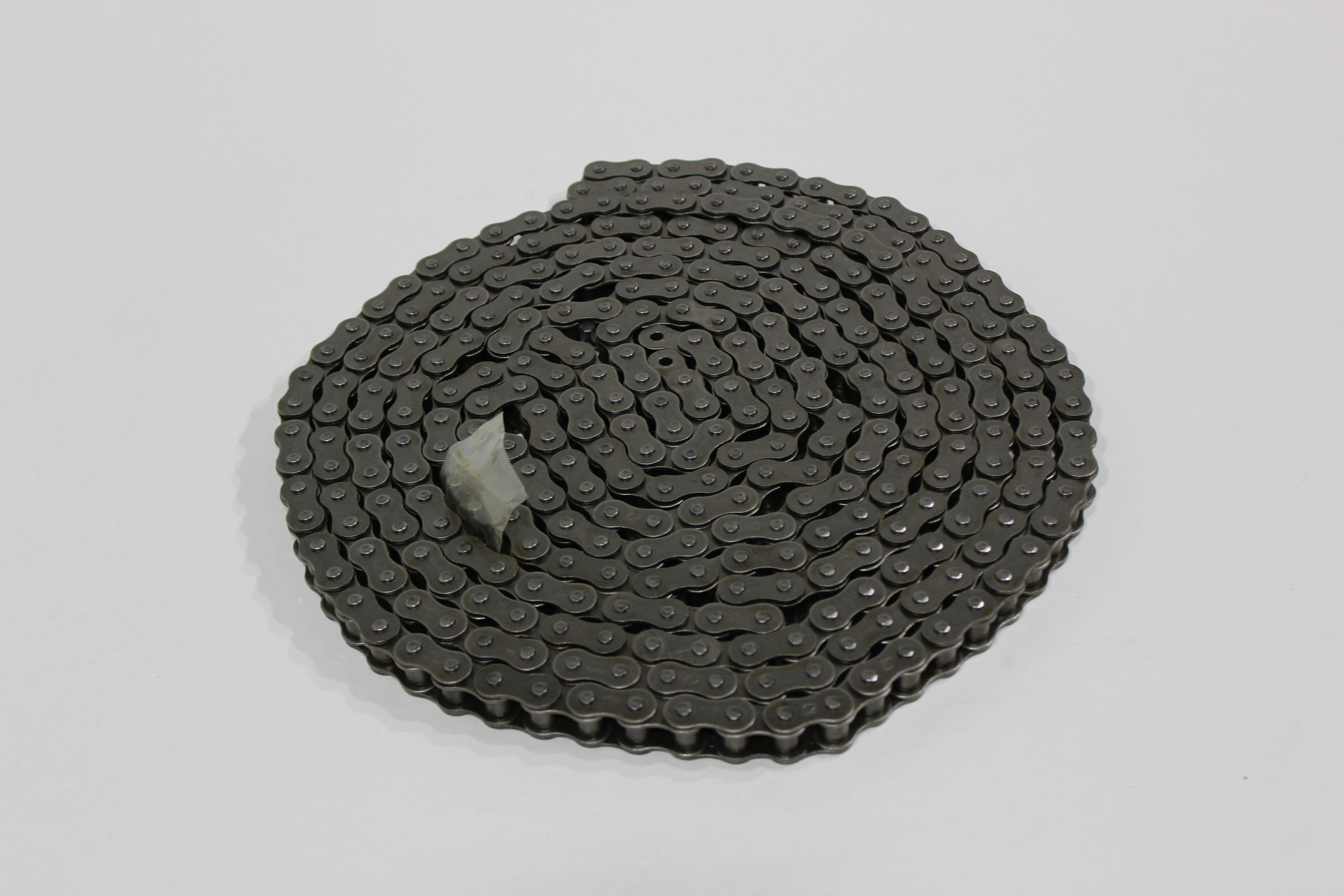

Приводная роликовая однорядная цепь 10B-1 серия B ISO-606 (DIN 8187)

Подробное описание роликовой цепи 10В-1

Приводная роликовая однорядная цепь 10В-1 изготавливается в соответствии со стандартом ISO-606 серии В (DIN 8187), используется для передачи крутящего момента от одного вала к другому. Она состоит из многочисленных повторяющихся звеньев, соединенных между собой при помощи роликов, что обеспечивает плавное движение цепи по звёздочкам или шестерням. Цепь используется в транспортных средствах, стоит на технике для сельского хозяйства, конвейерах, промышленном оборудовании и т.д. Чтобы обеспечить долгий срок службы и предотвратить износ, требуется регулярная смазка.

Для того чтобы подобрать подходящую цепь под условия эксплуатации нужно знать её характеристики и размеры, цепь 10В-1 имеет для этого маркировку.

Расшифровка маркировки приводной цепи 10В-1:

1. Первые 2 цифры 10B-1 это размер шага в 1/16 дюйма. Для перевода в метрическую систему эту цифру (или пару цифр) нужно умножить на 1/16 дюйма. Дюйм равен 25,4 мм. Получаем 10*1/16*25,4 = 15,875 мм, и так шаг цепи 10В-1 равен 15,875 мм.
2. Буква B – British Standart (BS), те цепь произведена в соответствии с британским стандартом.
3. Последняя цифра 10B-1 обозначает количество рядов. 1 - однорядная.
