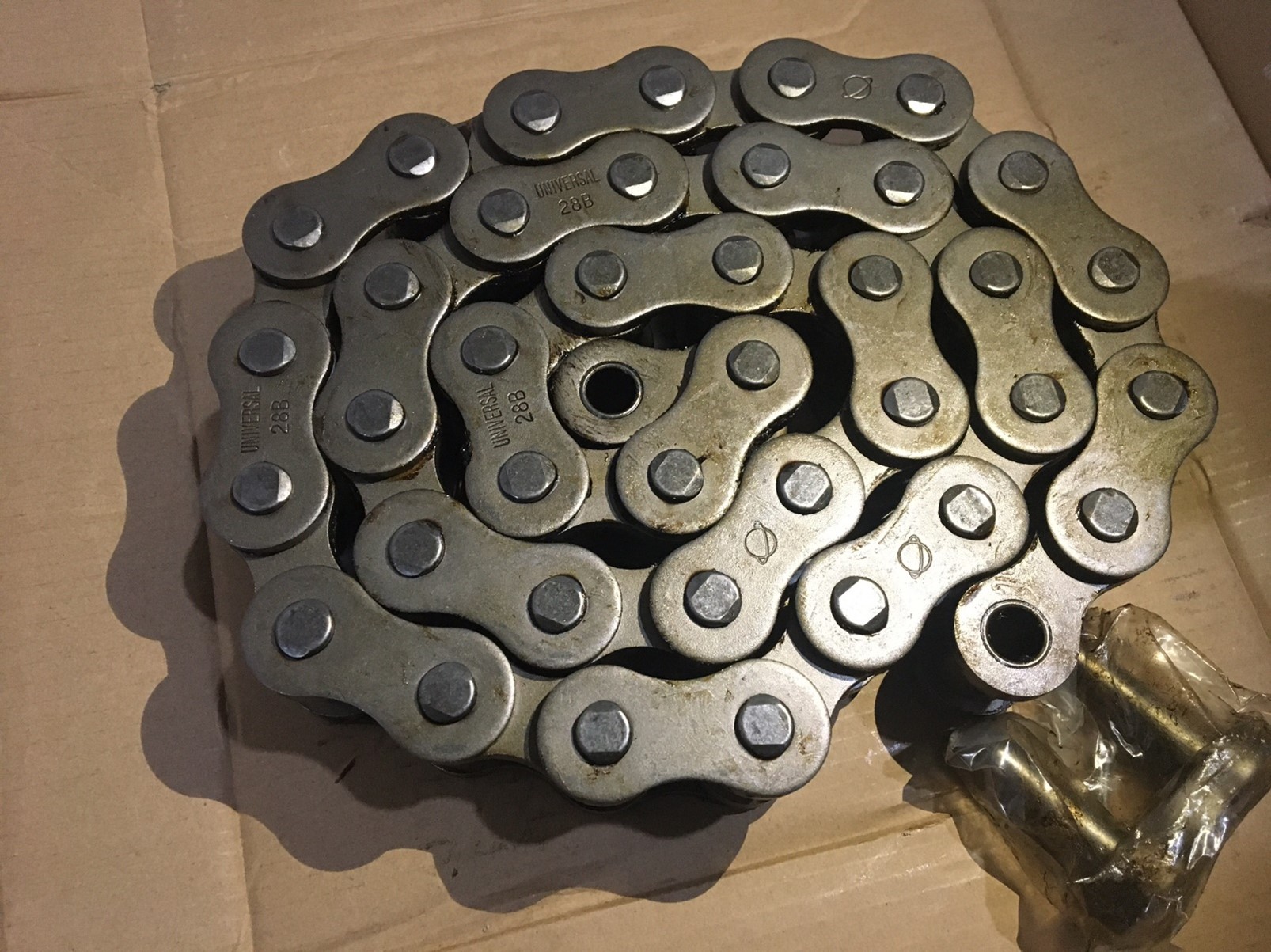

Приводная роликовая однорядная цепь 28B-1 серия B ISO-606 (DIN 8187)
-
Стандарт
-
Нержавеющая сталь
-
-
-
1,778
-
3,023
-
5,067
-
-
- Шаг цепи, P, мм 44,45
- Диаметр ролика d1, мм 27,94
- Внутренняя ширина b1, мм 30,99
- Разрушающая нагрузка Qmin, кН 200,00
- Масса погонного метра q, кг/п.м. 8,50
Подробное описание цепи 28B-1
Приводная роликовая однорядная цепь 28B-1 DIN 8187 ISO-606 серии В используется для передачи крутящего момента от одного вала к другому. Она состоит из многочисленных повторяющихся звеньев, соединенных между собой при помощи роликов, что обеспечивает плавное движение цепи по звёздочкам или шестерням. Цепь используется в транспортных средствах, сельхозтехнике, промышленном оборудовании и т.д. Чтобы обеспечить долгий срок службы и предотвратить износ, требуется регулярная смазка.
Для того чтобы подобрать подходящую цепь под условия эксплуатации нужно знать её характеристики и размеры, цепь 28В-1 имеет для этого стандартную маркировку.
Расшифровка маркировки приводной цепи 28В-1:
- Первые 2 цифры 28В-1 это размер шага в 1/16 дюйма. Для перевода в метрическую систему эту цифру (или пару цифр) нужно умножить на 1/16 дюйма. Дюйм равен 25,4 мм. Получаем 28*1/16*25,4 = 44,45 мм, и так шаг цепи 28В-1 равен 44,45 мм.
- Буква B – British Standart (BS), те цепь произведена в соответствии с британским стандартом.
- Последняя цифра 28B-1 обозначает количество рядов. 1 - однорядная.
Размеры цепи 28B-1
| Шаг цепи P | 44,45 мм |
| Диаметр ролика d1 | 27,94 мм |
| Внутренняя ширина b1 | 30,99 мм |
| Диаметр валика d2 | 15,90 мм |
| Длина валика L | 65,10 мм |
| Длина валика соед.звена Lc | 69,50 мм |
| Высота пластины h2 | 36,70 мм |
| Толщина пластины T, max | 7,50/6,00 мм |
| Разрушающая нагрузка Q, min | 200,00 кН |
Звёздочки для цепи 28B-1
- Шаг цепи, P, мм 44,45
- Диаметр ролика d1, мм 27,94
- Внутренняя ширина b1, мм 30,99
- Диаметр валика d2, мм 15,90
- Длина валика L, мм 65,10
- Длина валика Lc, мм 69,50
- Высота пластины h/H, мм 36,70
- Толщина пластины t/T, мм 7,50/6,00
- Разрушающая нагрузка Qmin, кН 200,00
- Средняя прочность на разрыв, кН 236,40
- Масса погонного метра q, кг/п.м. 8,50
