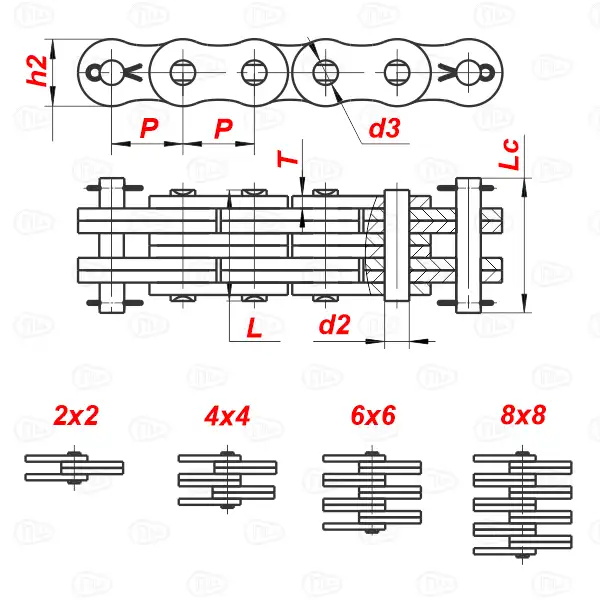

Грузовая пластинчатая цепь П-31,75-400-5-4 стандарт ГОСТ 23540-79 тип 5

Описание пластинчатой грузовой цепи П-31,75-400-5-4

Грузовая пластинчатая цепь П-31,75-400-5-4 ГОСТ 23540-79 с закрытыми валиками предназначена для передачи механической мощности, применяется в качестве приводного, транспортирующего или грузоподъемного механизма, обеспечивая надежную и бесперебойную работу в оборудовании и машинах советского производства и современной российской технике, таких как Львовские погрузчики, Тверские погрузчики, автомобильные подъёмники для автосервисов.

Основной конструкционной особенностью грузовых цепей ГОСТ 23540-79 является разделение на 6 типов цепей — фактически это стандартные цепи, которые могут быть по-разному укомплектованы соединительными валиками либо концевыми пластинами, либо сразу обоими видами комплектующих. Эти концевые пластины (уши) позволяют закрепить концы цепи к тяговому органу, например, это может быть шток гидроцилиндра.

Для того чтобы подобрать подходящую грузоподъемную цепь нужно знать её размеры и характеристики, цепь П-31,75-400-5-4 имеет для этого стандартную маркировку.

Расшифровка маркировки грузовой пластинчатой цепи П-31,75-400-5-4:

1. Маркировка П в названии цепи означает П — пластинчатая цепь.
2. Первое значение обозначает шаг цепи равный 31,75.
3. Второе значение обозначает минимальную разрушающую нагрузку равную 400.
4. Третье значение 5 указывает на вид концов в цепи, в данном случае это тип 5, то-есть имеются соединительные валики на обоих концах.
5. Четвертое значение 4 представляет собой тип сочетания пластин, каждый тип грузовой цепи по ГОСТ 23540-79 делится на 4 исполнения. Исполнение — это сочетание пластин (2х2, 4х4, 6х6, 8х8). В данном случае это тип 4 то-есть сочетание пластин 8х8.
