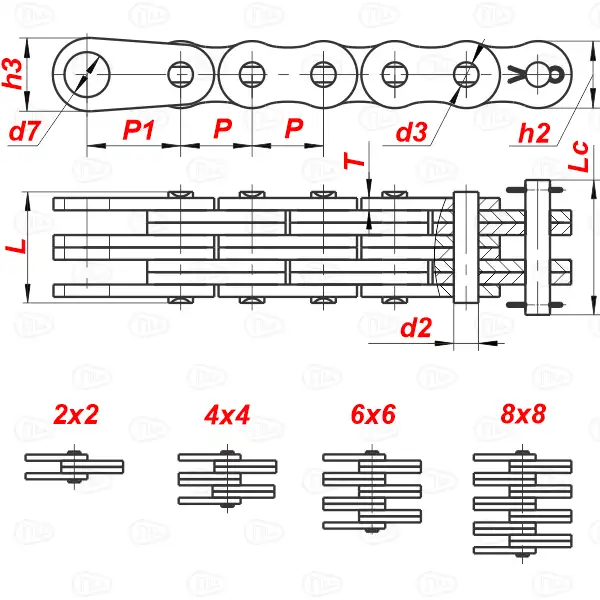

Грузовая пластинчатая цепь П-50,8-710-6-3 стандарт ГОСТ 23540-79 тип 6

Описание пластинчатой грузовой цепи П-50,8-710-6-3

Грузовая пластинчатая цепь П-50,8-710-6-3 ГОСТ 23540-79 с закрытыми валиками предназначена для передачи механической мощности, применяется в качестве приводного, транспортирующего или грузоподъемного механизма, обеспечивая надежную и бесперебойную работу в оборудовании и машинах советского производства и современной российской технике, таких как Львовские погрузчики, Тверские погрузчики, автомобильные подъёмники для автосервисов.

Основной конструкционной особенностью грузовых цепей ГОСТ 23540-79 является разделение на 6 типов цепей — фактически это стандартные цепи, которые могут быть по-разному укомплектованы соединительными валиками либо концевыми пластинами, либо сразу обоими видами комплектующих. Эти концевые пластины (уши) позволяют закрепить концы цепи к тяговому органу, например, это может быть шток гидроцилиндра.

Для того чтобы подобрать подходящую грузоподъемную цепь нужно знать её размеры и характеристики, цепь П-50,8-710-6-3 имеет для этого стандартную маркировку.

Расшифровка маркировки грузовой пластинчатой цепи П-50,8-710-6-3:

1. Маркировка П в названии цепи означает П — пластинчатая цепь.
2. Первое значение обозначает шаг цепи равный 50,8.
3. Второе значение обозначает минимальную разрушающую нагрузку равную 710.
4. Третье значение 6 указывает на вид концов в цепи, в данном случае это тип 6, то-есть имеется соединительный валик на одном конце и концевые пластины на другом.
5. Четвертое значение 3 представляет собой тип сочетания пластин, каждый тип грузовой цепи по ГОСТ 23540-79 делится на 4 исполнения. Исполнение — это сочетание пластин (2х2, 4х4, 6х6, 8х8). В данном случае это тип 3 то-есть сочетание пластин 6х6.
