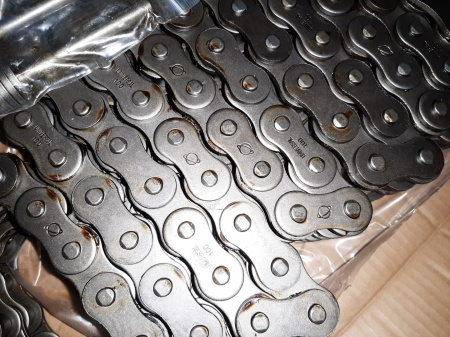

Подробное описание приводной трехрядной цепи цепи 20А-3
Приводная роликовая трёхрядная цепь 20А-3 ISO 606 (DIN 8188) производится из прочной стали в соответствии со стандартом, используется как деталь привода двигателя сельскохозяйственной техники, складского оборудования и электропривода большегрузных эскалаторов для передачи крутящего момента от одного вала к другому.
Конструкция из трёх соединённых между собой рядов, состоящих из одинаковых стандартизированных звеньев, обеспечивает надёжное прилегание к валам и позволяет адаптировать цепь под специфичные нужды отраслей и различную технику, а простота замены повреждённых деталей металлоизделия даёт возможность максимально быстро починить его без замены цепи целиком, что существенно продлевает срок эксплуатации. Так цепь находит своё применение в транспортёрах пищевых производств, конвейерах, коммунальной технике, элеваторах, сельскохозяйственной технике, мотоциклах, снегоходах, питбайках и водной технике.
Для того чтобы подобрать подходящую цепь под условия эксплуатации нужно знать её размеры и характеристики, цепь 20A-3 имеет для этого маркировку.
Расшифровка маркировки роликовой цепи 20А-3:
- Первые 2 цифры 20A-3 это размер шага в 1/16 дюйма. Для перевода в метрическую систему эту цифру (или пару цифр) нужно умножить на 1/16 дюйма. Дюйм равен 25,4 мм. Получаем 20*1/16*25,4 = 31,75 мм, и так шаг цепи 20А-3 равен 31,75 мм.
- Буква А – American Standart (A), те цепь произведена в соответствии с американским стандартом.
- Последняя цифра 20A-3 обозначает количество рядов. 3 - цепь трехрядная.
Роликовая трехрядная цепь 20А-3 размеры
| Шаг цепи P | 31,75 мм |
| Диаметр ролика d1 | 19,05 мм |
| Внутренняя ширина b1 | 18,90 мм |
| Диаметр валика d2 | 9,53 мм |
| Длина валика L | 112,20 мм |
| Длина валика Lc | 116,30 мм |
| Высота пластины h2 | 30,00 мм |
| Толщина пластины T, max | 4,00 мм |
| Поперечный шаг, Pt | 35,76 мм |
| Разрушающая нагрузка Q, min | 265,5/60341 кН |
