Цепи приводные зубчатые ГОСТ 13552-81

ГОСТ 13552-81 цепи приводные зубчатые

ГОСТ 13552‑81 — государственный стандарт СССР «Цепи приводные зубчатые. Технические условия», введённый в действие 1 января 1982 года. Он заменил предыдущий стандарт ГОСТ 13552‑68 и до сих пор остаётся актуальным нормативным документом, регламентирующим производство и параметры приводных зубчатых цепей.

Типы зубчатых цепей ГОСТ 13552‑81

Стандарт охватывает цепи двух типов, обеспечивая единые требования к их конструкции, размерам и эксплуатационным характеристикам:

• Цепи зубчатые с односторонним зацеплением – тип 1
• Цепи зубчатые с двухсторонним зацеплением – тип 2

Цепи должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

Основные параметры и размеры приводных зубчатых цепей

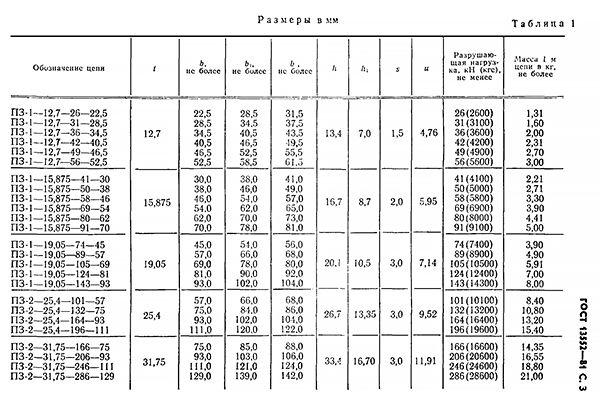

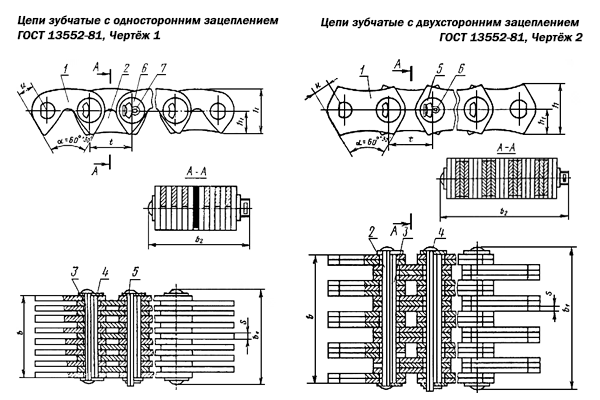

Ключевые параметры цепей строго регламентированы стандартом и должны соответствовать чертежам 1 и 2, а также таблице 1 документа.

Разберём маркировку зубчатых цепей по ГОСТ на примере цепи ПЗ‑1-19,05-74-45:

1. ПЗ - цепь приводная зубчатая
2. Указание на тип зацепления - тип 1 одностороннее зацепление
3. Затем идёт шаг цепи - 19,05 мм
4. Разрушающая нагрузка - 74 кН
5. Рабочая ширина - 45 мм

Зубчатая цепь ГОСТ может иметь произвольную ширину, что позволяет ей передавать широкий диапазон мощностей. Большое количество рабочих пластин и оптимальный угол зацепления обеспечивают цепи повышенную надежность, плавность хода и точность позиционирования.

Цепи зубчатые ГОСТ 13552‑81 технические требования

ГОСТ 13552‑81 устанавливает строгие требования к производству цепей:

1. Материалы. Детали цепей должны изготавливаться из сталей, обеспечивающих после термообработки или химико‑термической обработки требуемые разрушающие нагрузки (они указаны в таблице 1 стандарта).

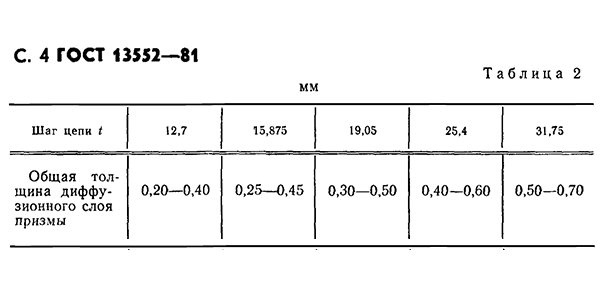

2. Обработка. Химико‑термическая обработка призм должна обеспечивать заданную толщину диффузионного слоя (эффективная толщина и переходная зона — согласно таблице 2 стандарта).
3. Соответствие чертежам. Цепи должны изготовляться в соответствии с рабочими чертежами, утверждёнными в установленном порядке.
4. Контроль качества. Каждая партия цепей проходит испытания на соответствие размеров, прочность, плавность хода, отсутствие дефектов материала и сборки.

Соблюдение стандарта позволяет обеспечить эффективную и долговечную работу приводных механизмов в самых разных отраслях промышленности.
