Конвейерные роликовые цепи с креплениями (аттачментами)

Роликовые цепи с прикреплениями

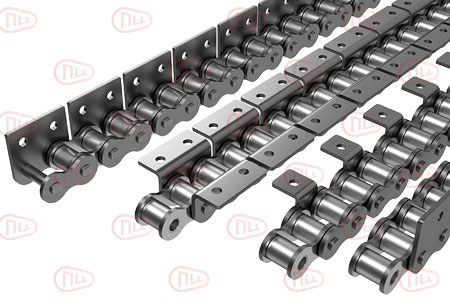

Роликовые цепи с прикреплениями (аттачментами) —отличное решение для комплектации редукторов и конвейеров специализированными компонентами. Такие изделия прекрасно зарекомендовали себя в мощных приводах спецтехники и оборудования, функционирующего при температурах вплоть до 300°C и скоростях до 30 м/сек.

Конвейерные роликовые цепи с прикреплениями на базе стандартной втулочно‑роликовой конструкции могут оснащаться дополненными внешними и (или) внутренними пластинами — прямыми либо отогнутыми в стороны. Это нужно для фиксации дополнительных устройств. Кроме того, доступны пластины разной формы — они расширяют возможности по транспортировке объектов.

Двухшаговые конвейерные цепи — это модернизированный вариант транспортной цепи, которую применяют для перемещения изделий вдоль производственной линии либо между обрабатывающими станциями. Своё название они получили благодаря конструктивной особенности: пластины соединены так, что формируют двухшаговое расстояние. Это повышает прочность и снижает износ. Установленные на такие цепи крепления дают возможность адаптировать систему к разнообразным задачам — например, подъёму, фиксации или специфическому перемещению продукции.

Какие типы прикреплений имеет цепь с аттачментами?

Отогнутые и прямые крепления различаются по:

• Размерам (длина, ширина, толщина, иные параметры конфигурации)
• Числу и диаметру отверстий
• Дополнительной обработке

Аттачменты типа А

Этот вид креплений встречается чаще всего. Он предусматривает изогнутую пластину звена, выступающую с одной стороны цепи и образующую L‑образную форму. Подобные аттачменты поставляются с одним либо двумя болтовыми отверстиями — их обозначают как А‑1 и А‑2 соответственно.

Интервал размещения креплений может быть разным: например, на каждой пластине звена, через каждые пять пластин либо два аттачмента в серии с интервалом раз в четыре звена и т. д.

Аттачменты типа K

Такие крепления монтируют по обеим сторонам цепи. В зависимости от числа болтовых отверстий на отдельном аттачменте их называют K‑1 и K‑2. Интервал установки может варьироваться так же, как у типа А. Верхняя часть крепления расположена выше, чем R‑ролики, — благодаря этому на цепях можно фиксировать рейки или прочие приспособления. Грузы допускается перемещать прямо на аттачментах типа K.

Если широкая планка закреплена на двух цепях с аттачментами типа А, она может не выдержать нагрузки. Чтобы распределить вес, используют цепь с прикреплениями типа K — её устанавливают между цепями с аттачментами типа А. Когда планки жёсткие и надёжно зафиксированы на креплениях, воздействие изгибающих сил практически отсутствует. Однако если крепление планки ненадёжное, нужно проверить корректность расчётов изгибающих нагрузок. При монтаже длинномерных устройств либо при боковых нагрузках на систему действуют силы скручивания. Обратная сторона цепи с аттачментами типа K не поддерживается направляющими на роликах — она может провисать либо требовать иных способов фиксации.

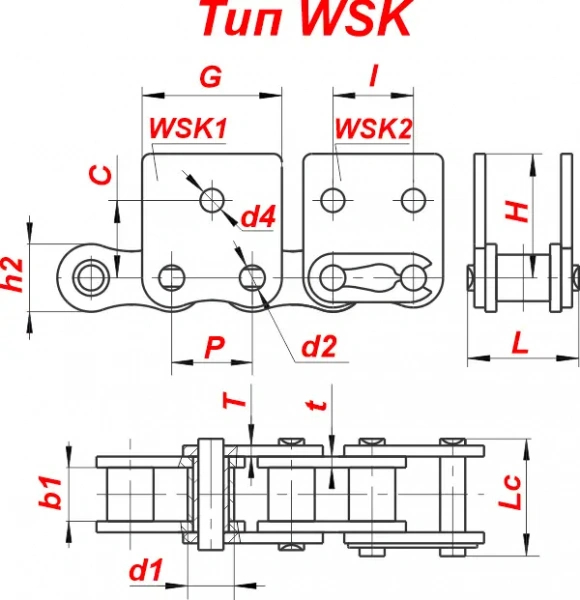

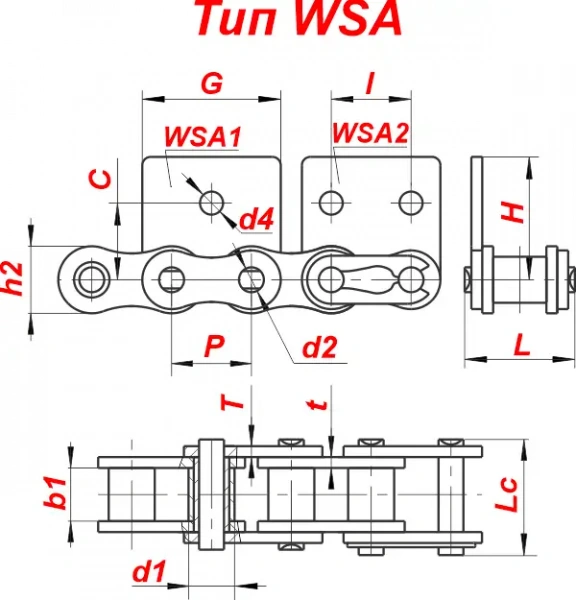

Крепления с маркировкой W

Они отличаются либо шириной изгиба, либо более широкой пластиной звена. Ширина аттачмента типа W соответствует ширине пластины звена.

Каждый изготовитель цепей самостоятельно определяет стандартные параметры креплений. Нормы у разных производителей порой существенно различаются, поэтому крайне важно детально описать цепь с аттачментами и её характеристики. К примеру, длину крепления или ось отверстия могут измерять от основания цепи, от её оси либо от края боковой пластины.

Где применяется цепь с прикреплениями?

Роликовые цепи с прикреплениями активно применяют:

• В транспортировке материалов — например, при отсыпке древесных отходов или доставке сырья и готовой продукции по конвейерам
• На станках и автоматизированных линиях — для перемещения заготовок и деталей на деревообрабатывающих предприятиях
• В сельском хозяйстве — в оборудовании для переработки зерна и других культур
• В производстве упаковки — для транспортировки товаров на упаковочных линиях

Цепи с прикреплениями помогают оптимизировать процессы при изготовлении мебельных заготовок и панелей, упаковочных материалов, строительных элементов — таких как доски, балки и панели, — а также деталей для машиностроения и иных отраслей.

Двухшаговые цепи с аттачментами востребованы во многих сферах: например, в пищевой промышленности их используют для перемещения упаковок, в автомобильной отрасли — при комплектации деталей, а в сельском хозяйстве — для сортировки и перевозки продукции. Кроме того, такие цепи активно применяют и в других областях, где требуется транспортировка тяжёлых, крупногабаритных или нестандартных грузов.
