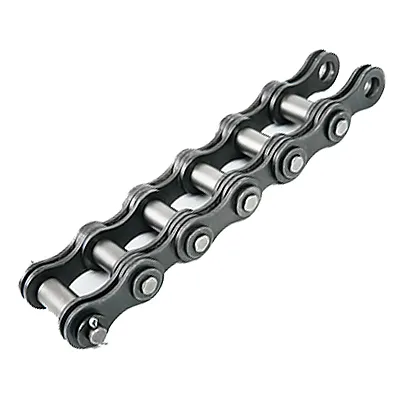

Грузовая пластинчатая цепь галля G1000-1-100 с открытыми валиками ГОСТ 191-82

Описание пластинчатой грузовой цепи G1000-1-100

Грузовая пластинчатая цепь G1000-1-100 ГОСТ 191-82 с открытыми валиками производится по Российскому стандарту и предназначается для передачи высоких усилий в различных механизмах, транспортных и сельскохозяйственных машинах. Цепи галля серии G применяются в качестве грузовых и противовесных элементов в подъемно-транспортных машинах, в волочильных станках, в шлюзовых и плотинных установках.

Конструкция металлоизделия имеет сочетание пластин 8х8 и отличается тем, что отдельные звенья цепи состоят из коротких металлических пластин, которые соединяются на шарнирах пластин, а так же её валики (штифты) открыты, что обеспечивает высокую прочность и надёжность работы при эксплуатации в сложных условиях.

Для того чтобы корректно подобрать подходящую грузовую пластинчатую цепь под условия эксплуатации нужно знать её размеры и характеристики, цепь G1000-1-100 имеет для этого стандартную маркировку.

Расшифровка маркировки грузовой цепи G1000-1-100 по ГОСТ 191-82:

1. Буквенное обозначение G отражает тип - цепь грузовая пластинчатая.
2. Следующая за буквенным индексом число 1000 указывает на минимальную разрушающую нагрузку, то есть Q min составляет 1000 кН.
3. Вторая группа цифр 1 показывает тип цепи. Тип 1 - это цепь с соединительным валиком на одном конце отрезка.
4. Последнее число 100 в конце маркировки - это шаг цепи в миллиметрах
