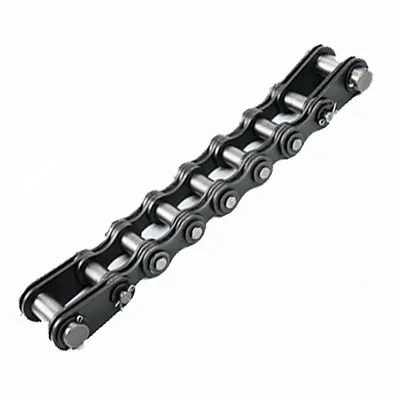

Грузовая пластинчатая цепь галля G63-6-35 с открытыми валиками ГОСТ 191-82

Описание пластинчатой грузовой цепи G63-6-35

Грузовая пластинчатая цепь G63-6-35 ГОСТ 191-82 с открытыми валиками производится по Российскому стандарту и предназначается для передачи высоких усилий в различных механизмах, транспортных и сельскохозяйственных машинах. Цепи галля серии G применяются в качестве грузовых и противовесных элементов в подъемно-транспортных машинах, в волочильных станках, в шлюзовых и плотинных установках.

Конструкция металлоизделия имеет сочетание пластин 4х4 и отличается тем, что отдельные звенья цепи состоят из коротких металлических пластин, которые соединяются на шарнирах пластин, а так же её валики (штифты) открыты, что обеспечивает высокую прочность и надёжность работы при эксплуатации в сложных условиях.

Для того чтобы корректно подобрать подходящую грузовую пластинчатую цепь под условия эксплуатации нужно знать её размеры и характеристики, G63-6-35 имеет для этого стандартную маркировку.

Расшифровка маркировки грузовой цепи G63-6-35 по ГОСТ 191-82:

1. Буквенное обозначение G отражает тип - цепь грузовая пластинчатая.
2. Следующая за буквенным индексом число 63 указывает на минимальную разрушающую нагрузку, то есть Q min составляет 63 кН.
3. Вторая цифра 6 показывает тип цепи. Тип 6 - это цепь с концевыми пластинами и концевым валиком на обоих концах отрезка цепи.
4. Последнее число 35 в конце маркировки - это шаг цепи в миллиметрах.
