Конвейерные цепи с зубчиками на пластинах

Цепь с зубчатыми пластинами: применение в промышленности

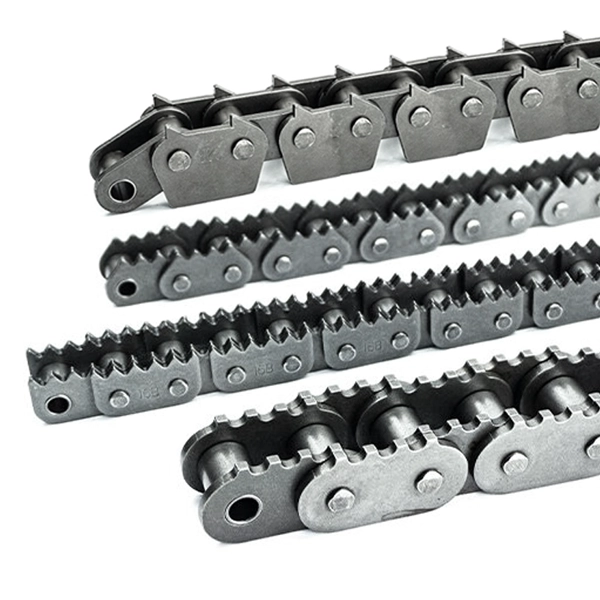

Приводные роликовые цепи с внешними или внутренними пластинами увеличенной высоты, имеющими зубчатую форму, в каталогах называют «Sharp top chains». Также для обозначения этого типа цепей используются следующие варианты:

• Цепи с зубчатыми пластинами
• Цепи с шипами
• Цепи с заостренным верхним контуром пластин
• Цепи с зубчиками, цепи с зубчатым краем пластин
• Цепи с зубчатым контуром
• Шипованная цепь

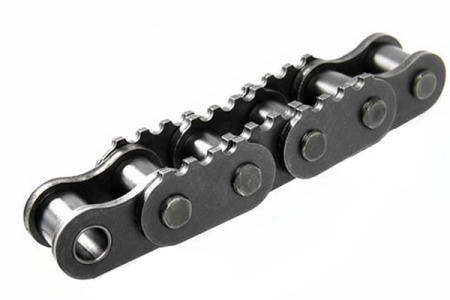

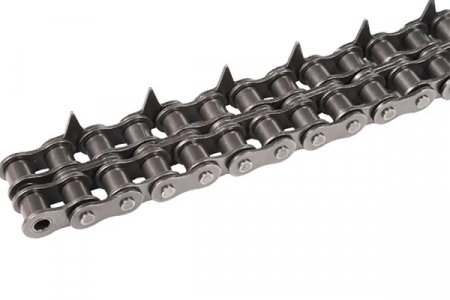

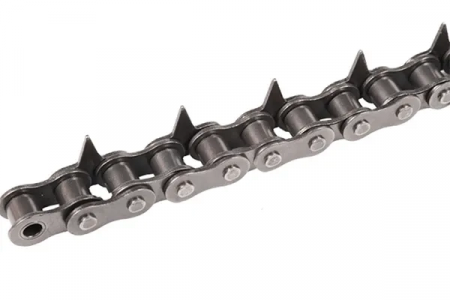

Зубчики или «шипы» отличаются по форме и высоте — они могут быть прямыми либо наклонными и размещаться как на внешних, так и на внутренних пластинах цепи. Производство таких пластин с зубчиками осуществляется двумя способами: методом лазерной резки либо штамповки. Предпочтение обычно отдаётся штамповке: этот метод гарантирует одинаковые геометрические размеры деталей с минимальными допусками, обеспечивает более однородную структуру металла и даёт возможность провести качественную термическую обработку элемента цепи на последующих этапах.

Главные потребители зубчатых цепей — предприятия деревообрабатывающей, бумажной и химической отраслей промышленности. На деревообрабатывающих производствах, помимо приводных роликовых и конвейерных цепей, активно задействуют именно цепи с зубчатыми пластинами, в частности для продольного и поперечного перемещения сырья и готовой продукции.

Такие цепи применяют при транспортировке, подаче и кантовании брёвен, к примеру в механизмах подачи фрезерно‑брусующих станков. Подобные механизмы включены в кинематику станков, выпускаемых известными производителями лесопильного и сопутствующего оборудования: Walter, KIT SELL, Ari Vislanda, LINCK, Canter, ECODREV и рядом других. В этих механизмах критически важен надёжный прижим заготовки в процессе распиловки и исключение проскальзывания: заострённый зуб прочно фиксируется в древесине и вместе с прижимными роликами гарантирует устойчивое положение бревна на цепи.

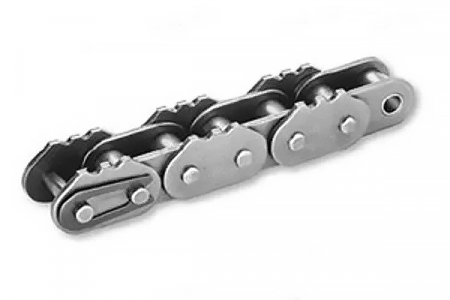

Если же речь идёт о продольном или поперечном перемещении уже готовой продукции (строганной или обрезной доски, листа фанеры, ДСП, ДВП, МДФ), то для минимизации риска брака на чистовом изделии используют цепи со скруглённым либо притуплённым профилем зуба. Нередко задействуют также цепи с прямым контуром пластин либо оснащённые резиновыми накладками (эластомерами).

В ситуациях, когда скорость подачи или перемещения изделий высока, применяют цепи с обваркой валика и втулки. Такая конструкция повышает устойчивость цепи к ударным нагрузкам — например, при падении доски или бревна на транспортёр — и способствует увеличению срока его эксплуатации.

Где купить цепи роликовые с зубчатыми пластинами?

Большинство цепей с зубчатыми пластинами (шипами) изготавливают на основе приводных роликовых цепей согласно стандартам ISO 606‑94, DIN 8187/8188, ANSI B29.1M.

Выбор цепей с зубчатым профилем пластин требует особого внимания: такая цепь с зубчатыми пластинами выполняет не только приводную функцию, но и дополнительную тяговую роль при различных подачах.

Эксплуатация зубчатых цепей на подобном оборудовании сопряжена с рядом сложных условий:

• Высокая влажность
• Работа в среде с повышенным абразивным воздействием
• Недостаточная смазка цепи либо её полное отсутствие из‑за конструктивных особенностей оборудования
• Воздействие повышенных динамических и ударных нагрузок

В связи с этими факторами к цепям предъявляются строгие требования по качеству: использование износостойких сталей высокого качества, специальная термообработка, применение цельнотянутых роликов и втулок в конструкции цепи. Это, с одной стороны, повышает стоимость изделия, а с другой — существенно продлевает срок его службы. В итоге такой подход оказывается экономически оправданным и позволяет избежать простоев дорогостоящего оборудования из‑за внеплановых ремонтов.

Компания ООО «Приводные цепи» предлагает купить роликовые цепи с зубчатыми пластинами (Sharp Top Chains) для использования в деревообрабатывающей, химической, бумажной и иных отраслях промышленности. Наша продукция обеспечивает надёжное зацепление, устойчива к абразивному износу и рассчитана на работу в условиях высоких динамических нагрузок. Мы поставляем сертифицированные изделия, соответствующие стандартам ISO, DIN и ANSI, и готовы подобрать цепь с зубчатыми пластинами учитывая индивидуальные параметры вашего оборудования.
